Под заказ
Артикул
w.11ITO.3.PN16.150
ID товара
1010508
Описание

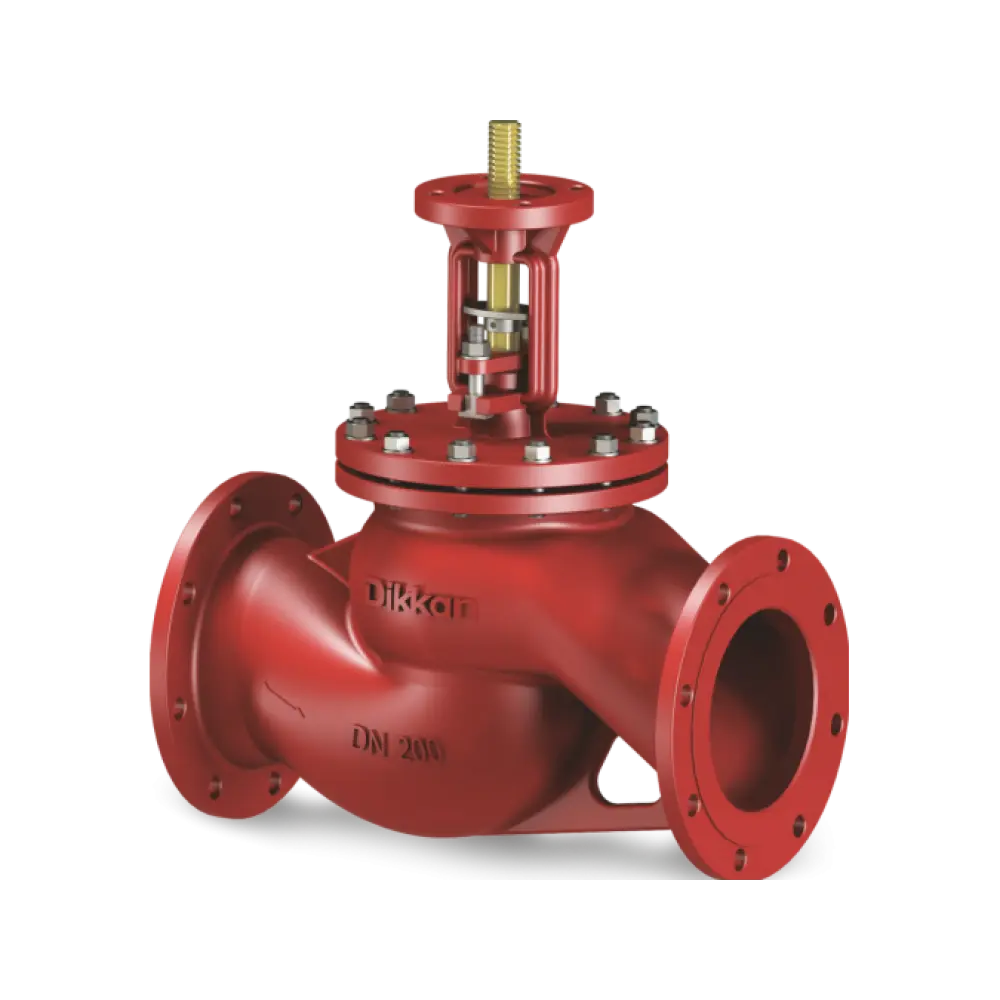

Фланцевые невозвратно-запорные клапаны Dikkan из ковкого чугуна с элементами из бронзы или нержавеющей стали, крышкой на болтах, наружным бугелем с резьбовым штоком, индикатором и монтажными размерами в соответствие с DIN. Верхний фланец в соответствии со стандартом ISO 5210 для многооборотного электропривода или редуктора. Применение: горячая и холодная вода, масло и пар
Характеристики
Вид
невозвратно-запорныйПроизводитель
dikkanРод
клапанВид
невозвратно-запорныйПроизводитель
dikkanРод
клапанТип
фланцевый проходной
Tr x p (мм)
tr25x5Вес (кг)
75На рисунке размер e (мм)
50Tr x p (мм)
tr25x5 ммВес (кг)
75 кгНа рисунке размер e (мм)
50 ммНа рисунке размер H (мм)
382 ммНа рисунке размер L (мм)
480 ммНа рисунке размер L1 и L2 (мм)
11ito.3.pn16.150 ммНа рисунке размер OD (мм )
285 ммРазмер фланца, мм
фланцы din согласно en 1092-2/b (din 2501)
Материал диска
бронзаМатериал корпуса
чугун ковкийМатериал седла
бронзаМатериал диска
бронзаМатериал корпуса
чугун ковкийМатериал седла
бронза
Привод AUMA
sa 10.2Привод AUMA
sa 10.2
Верхний фланец ISO
f10Диаметр номинальный (DN/Ду)
150Крутящий момент
120Верхний фланец ISO
f10Диаметр номинальный (DN/Ду)
150 ммКрутящий момент
120 НмМакс.WP (bar)
16Монтажный размер
en 558 серия 1 (din 3202 f1)Опции
коробка передач, приводПоворот до закрытия
8.00Стандарт
din 86251 тип запорный (din 3356)Фланцевое соединение
pn16
Давление номинальное (PN/Ру)
16Давление номинальное (PN/Ру)
16 кг/см2
Фигура
11ito.3Фигура
11ito.3
