Под заказ
Артикул
w.11ITO.3.PN16.40
ID товара
1010502
Описание

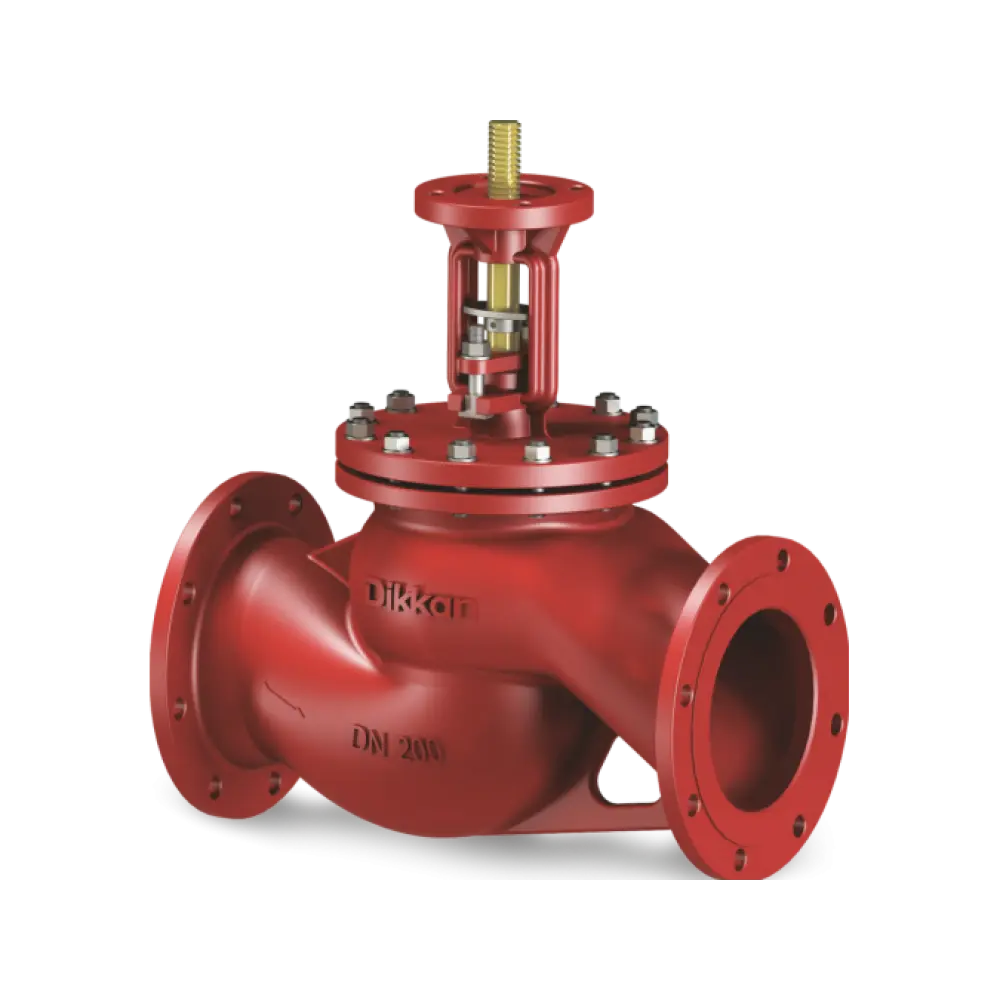

Фланцевые невозвратно-запорные клапаны Dikkan из ковкого чугуна с элементами из бронзы или нержавеющей стали, крышкой на болтах, наружным бугелем с резьбовым штоком, индикатором и монтажными размерами в соответствие с DIN. Верхний фланец в соответствии со стандартом ISO 5210 для многооборотного электропривода или редуктора. Применение: горячая и холодная вода, масло и пар
Характеристики
Вид
невозвратно-запорныйПроизводитель
dikkanРод
клапанВид
невозвратно-запорныйПроизводитель
dikkanРод
клапанТип
фланцевый проходной
Tr x p (мм)
tr16x4Вес (кг)
11На рисунке размер e (мм)
40Tr x p (мм)
tr16x4 ммВес (кг)
11 кгНа рисунке размер e (мм)
40 ммНа рисунке размер H (мм)
198 ммНа рисунке размер L (мм)
200 ммНа рисунке размер L1 и L2 (мм)
11ito.3.pn16.40 ммНа рисунке размер OD (мм )
150 ммРазмер фланца, мм
фланцы din согласно en 1092-2/b (din 2501)
Материал диска
бронзаМатериал корпуса
чугун ковкийМатериал седла
бронзаМатериал диска
бронзаМатериал корпуса
чугун ковкийМатериал седла
бронза
Привод AUMA
sa 07.2Привод AUMA
sa 07.2
Верхний фланец ISO
f10Диаметр номинальный (DN/Ду)
40Крутящий момент
17Верхний фланец ISO
f10Диаметр номинальный (DN/Ду)
40 ммКрутящий момент
17 НмМакс.WP (bar)
16Монтажный размер
en 558 серия 1 (din 3202 f1)Опции
коробка передач, приводПоворот до закрытия
4.00Стандарт
din 86251 тип запорный (din 3356)Фланцевое соединение
pn16
Давление номинальное (PN/Ру)
16Давление номинальное (PN/Ру)
16 кг/см2
Фигура
11ito.3Фигура
11ito.3
