Под заказ
Артикул
w.11ITO.6.PN40.65
ID товара
1010484
Описание

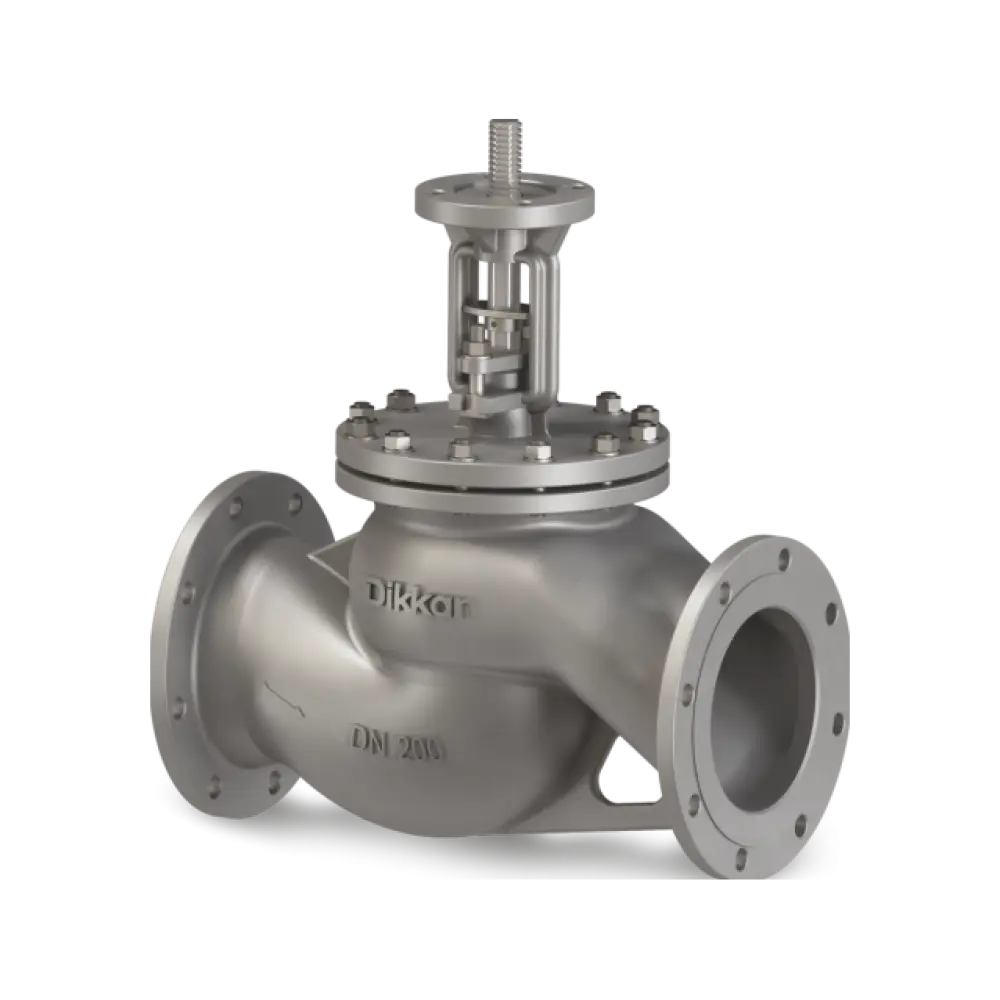

Фланцевые невозвратно-запорные клапаны Dikkan из нержавеющей стали с элементами из нержавеющей стали, крышкой на болтах, наружным бугелем с резьбовым штоком, индикатором и монтажными размерами в соответствие с DIN. Верхний фланец в соответствии со стандартом ISO 5210 для многооборотного электропривода или редуктора. Применение: горячая и холодная вода, масло и пар
Характеристики
Вид
невозвратно-запорныйПроизводитель
dikkanРод
клапанВид
невозвратно-запорныйПроизводитель
dikkanРод
клапанТип
фланцевый проходной
Tr x p (мм)
tr18x4Вес (кг)
19На рисунке размер e (мм)
40Tr x p (мм)
tr18x4 ммВес (кг)
19 кгНа рисунке размер e (мм)
40 ммНа рисунке размер H (мм)
227 ммНа рисунке размер L (мм)
290 ммНа рисунке размер L1 и L2 (мм)
11ito.6.pn40.65 ммНа рисунке размер OD (мм )
185 ммРазмер фланца, мм
фланцы din согласно en 1092-1/b (din 2501)
Материал диска
бронзаМатериал корпуса
сталь нержавеющаяМатериал седла
бронзаМатериал диска
бронзаМатериал корпуса
сталь нержавеющаяМатериал седла
бронза
Привод AUMA
sa 07.6Привод AUMA
sa 07.6
Верхний фланец ISO
f10Диаметр номинальный (DN/Ду)
65Крутящий момент
49Верхний фланец ISO
f10Диаметр номинальный (DN/Ду)
65 ммКрутящий момент
49 НмМакс.WP (bar)
40Монтажный размер
en 558 серия 1 (din 3202 f1)Опции
коробка передач, приводПоворот до закрытия
5.50Стандарт
din en 13709 тип запорный (din 3356)Фланцевое соединение
pn40
Давление номинальное (PN/Ру)
40Давление номинальное (PN/Ру)
40 кг/см2
Фигура
11ito.6Фигура
11ito.6
