Артикул
33CDJIS.25.5K.100
ID товара
1002310
Описание

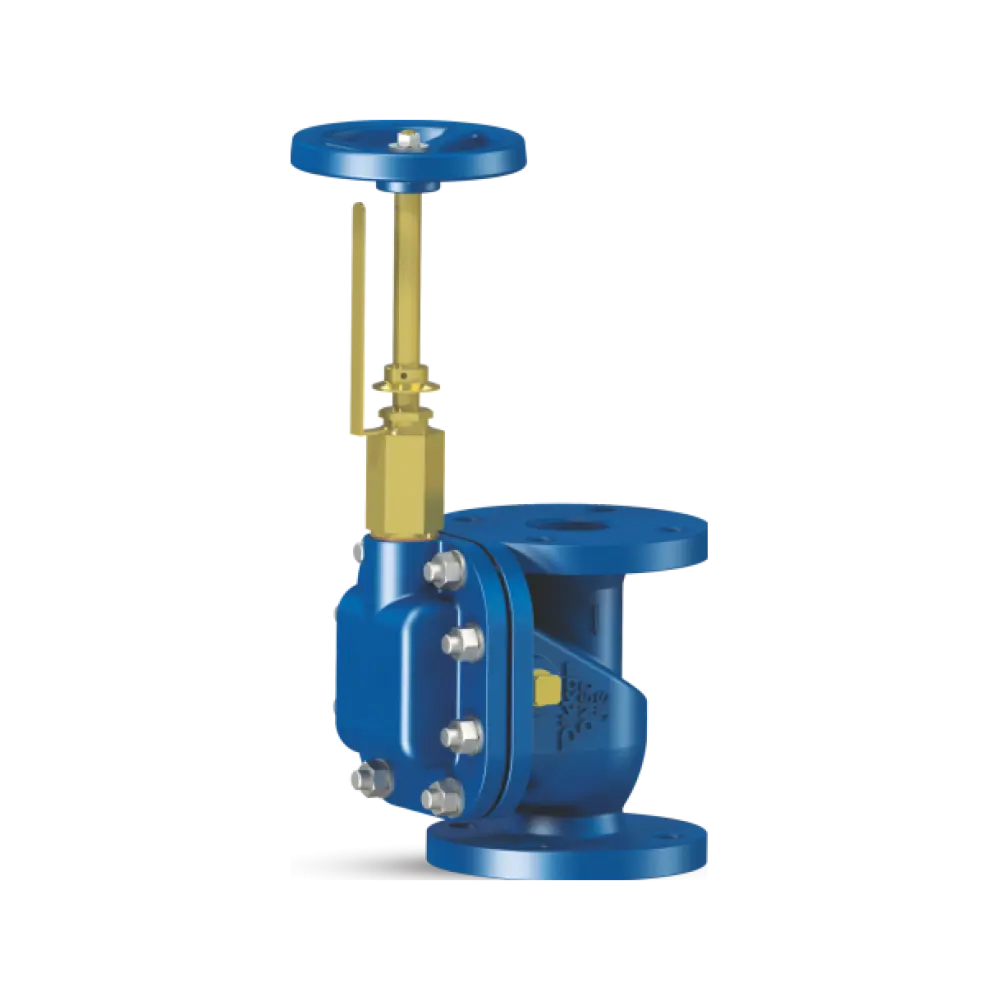

JIS Cast Steel Dikkan storm valves with indicator and NBR vulcanized disc prevent sea
water entering this system during heavy sea, flat faced flanges acc. to JIS 5K. Application: Mainly installed in sanitary piping systems which have a ship's side exit.
water entering this system during heavy sea, flat faced flanges acc. to JIS 5K. Application: Mainly installed in sanitary piping systems which have a ship's side exit.
Характеристики
Вид
штормовойПроизводитель
dikkanРод
клапанВид
штормовойПроизводитель
dikkanРод
клапанТип
вертикальный
Вес (кг)
30На рисунке H1 (мм)
166На рисунке размер H (мм)
167Вес (кг)
30 кгНа рисунке H1 (мм)
166 ммНа рисунке размер H (мм)
167 ммНа рисунке размер L (мм)
280 ммНа рисунке размер OD (мм )
200 ммНа рисунке размер OR (мм)
140 ммРазмер фланца, мм
jis b2220
Диск с уплотнением
cusn5zn5pb5-c + nbr | rg5 + nbr | cac406 (bc6) + nbrМатериал крышки
сталь (gp240gh | gsc25 | sc480)Материал диска
бронзаДиск с уплотнением
cusn5zn5pb5-c + nbr | rg5 + nbr | cac406 (bc6) + nbrМатериал крышки
сталь (gp240gh | gsc25 | sc480)Материал диска
бронзаМатериал корпуса
сталь литаяМатериал седла
бронзаМатериал шпилек и гаек
стальМатериал штока
латунь (cuzn40pb2 | ms58 | c3771bd)Пробка
латунь (cuzn40pb2 | ms58 | c3771bd)Состав материала корпуса
сталь (gp240gh | gsc25 | sc480)
Диаметр номинальный (DN/Ду)
100Монтажный размер
jis f3060Опции
специальный фланецДиаметр номинальный (DN/Ду)
100 ммМонтажный размер
jis f3060Опции
специальный фланецСтандарт
jis f7400Фланцевое соединение
jis 5k
Давление номинальное (PN/Ру)
5Давление номинальное (PN/Ру)
5 кг/см2
Фигура
33cdjis.25.5kФигура
33cdjis.25.5k
