Под заказ
Артикул
w.11AITO.6.PN40.40
ID товара
1010562
Описание

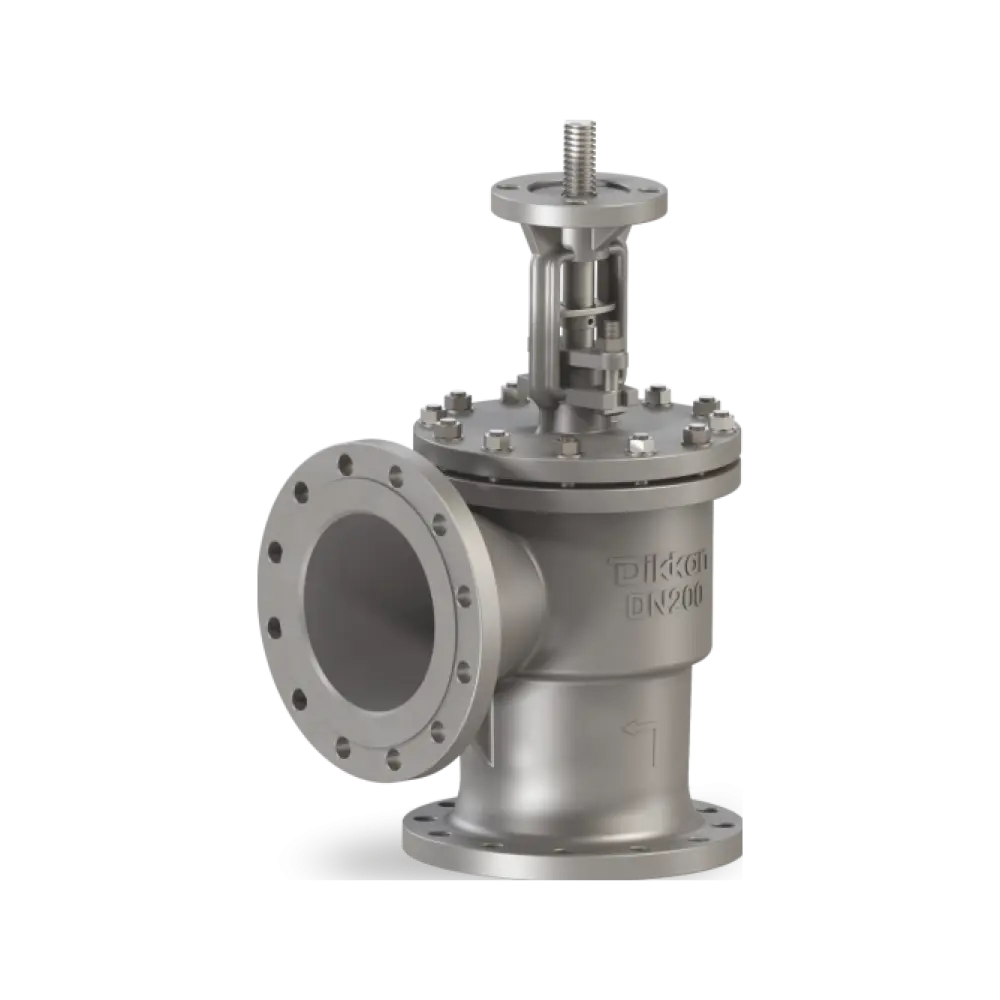

Фланцевые невозвратно-запорные клапаны Dikkan из нержавеющей стали с элементами из нержавеющей стали, крышкой на болтах, наружным бугелем с резьбовым штоком, индикатором и монтажными размерами в соответствие с DIN. Верхний фланец в соответствии со стандартом ISO 5210 для многооборотного электропривода или редуктора. Применение: горячая и холодная вода, масло и пар
Характеристики
Вид
запорныйПроизводитель
dikkanРод
клапанВид
запорныйПроизводитель
dikkanРод
клапанТип
фланцевый угловой
Tr x p (мм)
tr16x4Вес (кг)
10На рисунке размер e (мм)
40Tr x p (мм)
tr16x4 ммВес (кг)
10 кгНа рисунке размер e (мм)
40 ммНа рисунке размер H (мм)
194 ммНа рисунке размер L (мм)
115 ммНа рисунке размер L1 и L2 (мм)
11aito.6.pn40.40 ммНа рисунке размер OD (мм )
150 ммРазмер фланца, мм
фланцы din согласно en 1092-1/b (din 2501)
Материал диска
сталь нержавеющаяМатериал корпуса
сталь нержавеющаяМатериал седла
сталь нержавеющаяМатериал диска
сталь нержавеющаяМатериал корпуса
сталь нержавеющаяМатериал седла
сталь нержавеющая
Привод AUMA
sa 07.2Привод AUMA
sa 07.2
Верхний фланец ISO
f10Диаметр номинальный (DN/Ду)
40Крутящий момент
28Верхний фланец ISO
f10Диаметр номинальный (DN/Ду)
40 ммКрутящий момент
28 НмМакс.WP (bar)
40Монтажный размер
en 558 серия 8 (din 3202 f32)Опции
коробка передач, приводПоворот до закрытия
4.00Стандарт
din en 13709 тип запорный (din 3356)Фланцевое соединение
pn40
Давление номинальное (PN/Ру)
40Давление номинальное (PN/Ру)
40 кг/см2
Фигура
11aito.6Фигура
11aito.6
