Под заказ
Артикул
ИНМР.09-023.RA159.0PN16
ID товара
1015761
Описание
Муфта трубная, PN 16 со стальной обжимной вставкой Бандаж — нержавеющая сталь 1.4301 винты и болты из стали или нержавеющей стали уплотняющая манжета — EPDM или NBR для рабочих температур до 80° с
Характеристики
Вес (кг)

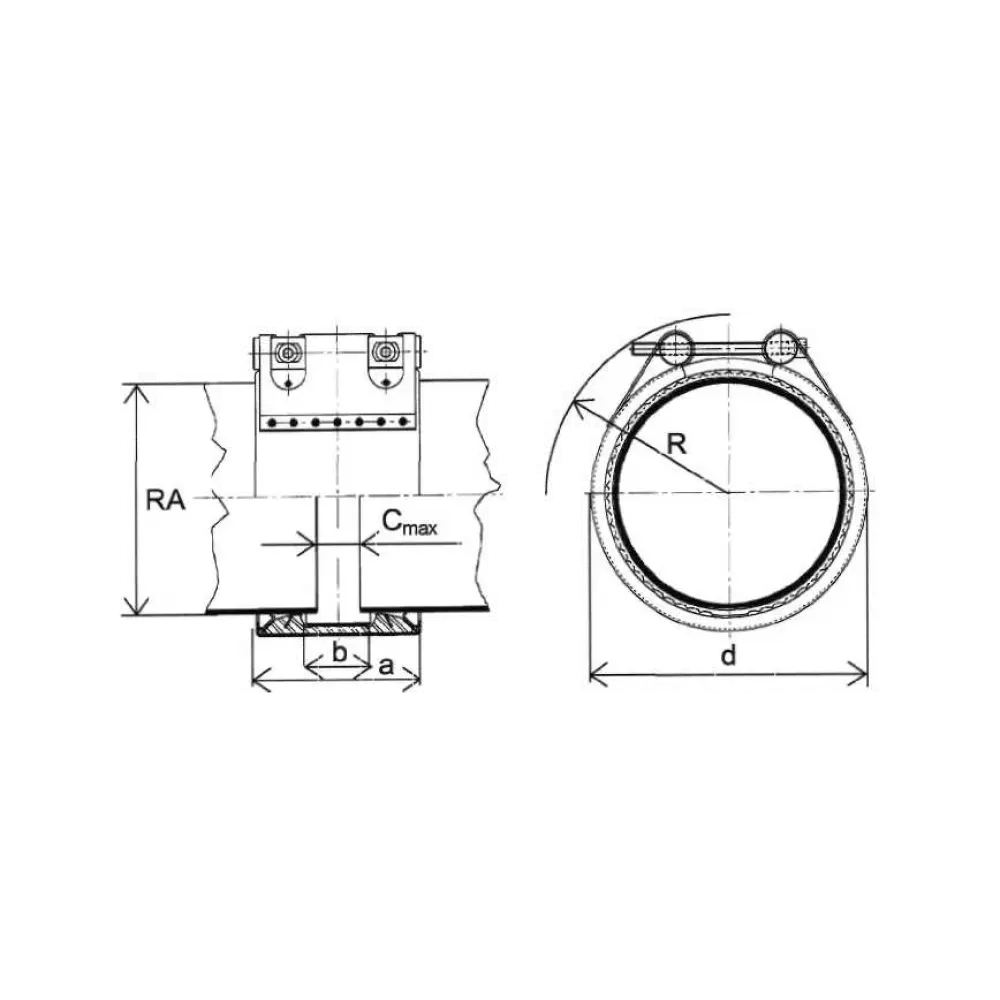

3.5На рисунке размер b (мм)
50На рисунке размер L2 (мм)
115Вес (кг)
3.5 кгНа рисунке размер b (мм)
50 ммНа рисунке размер L2 (мм)
115 ммНа рисунке размер R (мм)
116.0 ммНа рисунке размер RA (мм)
159.0 ммНа рисунке размер Ra min max (мм)
157.4-160.6 ммНа рисунке размер С max (мм)
35 мм
Материал бандажа
сталь нержавеющая 1.4571Материал болтов
сталь 1.0737Материал вставки
сталь нержавеющая 1.4310Материал бандажа
сталь нержавеющая 1.4571Материал болтов
сталь 1.0737Материал вставки
сталь нержавеющая 1.4310Материал корпуса
сталь нержавеющая 1.4301Материал крепежа
сталь конструкционная 1.7220
Диаметр номинальный (DN/Ду)
157.4На рисунке размер d (мм)
186Диаметр номинальный (DN/Ду)
157.4 ммНа рисунке размер d (мм)
186 мм
Давление номинальное (PN/Ру)
16Давление номинальное (PN/Ру)
16 кг/см2
