Под заказ
Артикул
w.28EAC.KA-PN10-T.PN10.150
ID товара
1009105
Описание

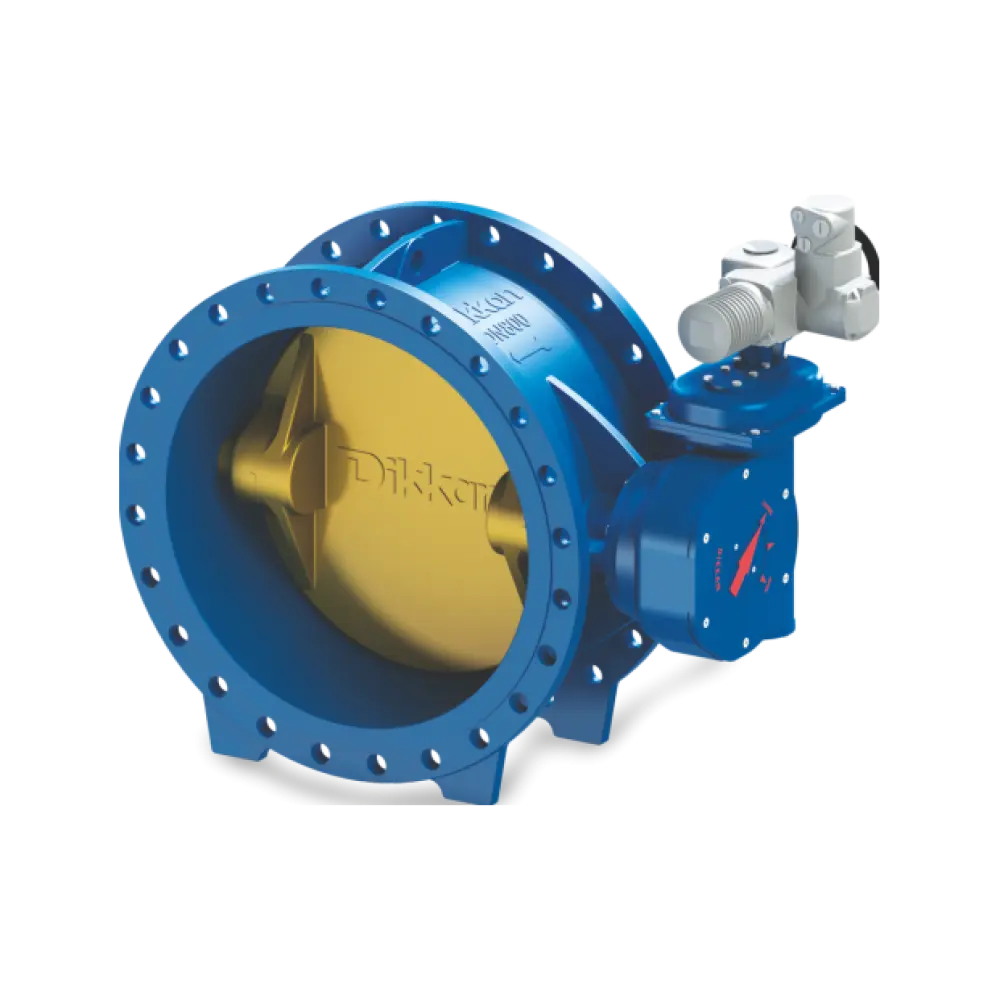

Фланцевые дисковые затворы Dikkan из ковкого чугуна и двойным эксцентриковым диском. Седло корпуса, сваренно из нержавеющей стали и микрообработано. По монтажным размерам соответствует EN 558 серии 14. Оснащен червячным редуктором и многооборотным приводом для обеспечения автоматизации задвижки. Применение: нейтральная вода, морская вода, сточные воды, ирригационные линии, станции водоснабжения
Характеристики
Вид
с электрическим приводомПроизводитель
dikkanРод
затворВид
с электрическим приводомПроизводитель
dikkanРод
затворТип
фланцевый
Вес (кг)
59На рисунке размер b (мм)
gg25На рисунке размер e1 (мм)
466Вес (кг)
59 кгНа рисунке размер b (мм)
gg25 ммНа рисунке размер e1 (мм)
466 ммНа рисунке размер e2 (мм)
143 ммНа рисунке размер e3 (мм)
230 ммНа рисунке размер e4 (мм)
71 ммНа рисунке размер e5 (мм)
320 ммНа рисунке размер h1 ( мм)
148 ммНа рисунке размер h2 ( мм )
280 ммНа рисунке размер L (мм)
210 ммНа рисунке размер L1 и L2 (мм)
28eac.ka-pn10-t.pn10.150 ммНа рисунке размер Od ( мм )
160 ммРазмер фланца, мм
фланцы din согласно en 1092-2/b (din 2501)
Вал
albr | дуплексКрепления
a4Материал диска
бронза алюминиеваяВал
albr | дуплексКрепления
a4Материал диска
бронза алюминиеваяМатериал корпуса
чугун ковкийМатериал седла
бронза алюминиеваяПодшипниковая втулка
бронза + полиформальдегидСостав материала диска
бронза алюминиевая (albr)Состав материала корпуса
чугун (ggg40)Стопорное кольцо
albr | aisi316Уплотнительное кольцо
каучук этилен-пропиленовый
Привод AUMA
sa 07.2Привод AUMA
sa 07.2
B
gg25Диаметр номинальный (DN/Ду)
150Макс.WP (bar)
10B
gg25Диаметр номинальный (DN/Ду)
150 ммМакс.WP (bar)
10Монтажный размер
din en 558 серия 14 (din 3202 f4)Опции
резиновая подкладкаСтандарт
din en 593 (din 3354) – двухфланцевыйФланцевое соединение
pn10
Давление номинальное (PN/Ру)
10Давление номинальное (PN/Ру)
10 кг/см2
Фигура
28eac.ka-pn10-tФигура
28eac.ka-pn10-t
