Под заказ
Артикул
w.28EAC.K-PN16-T.PN16.250
ID товара
1009153
Описание

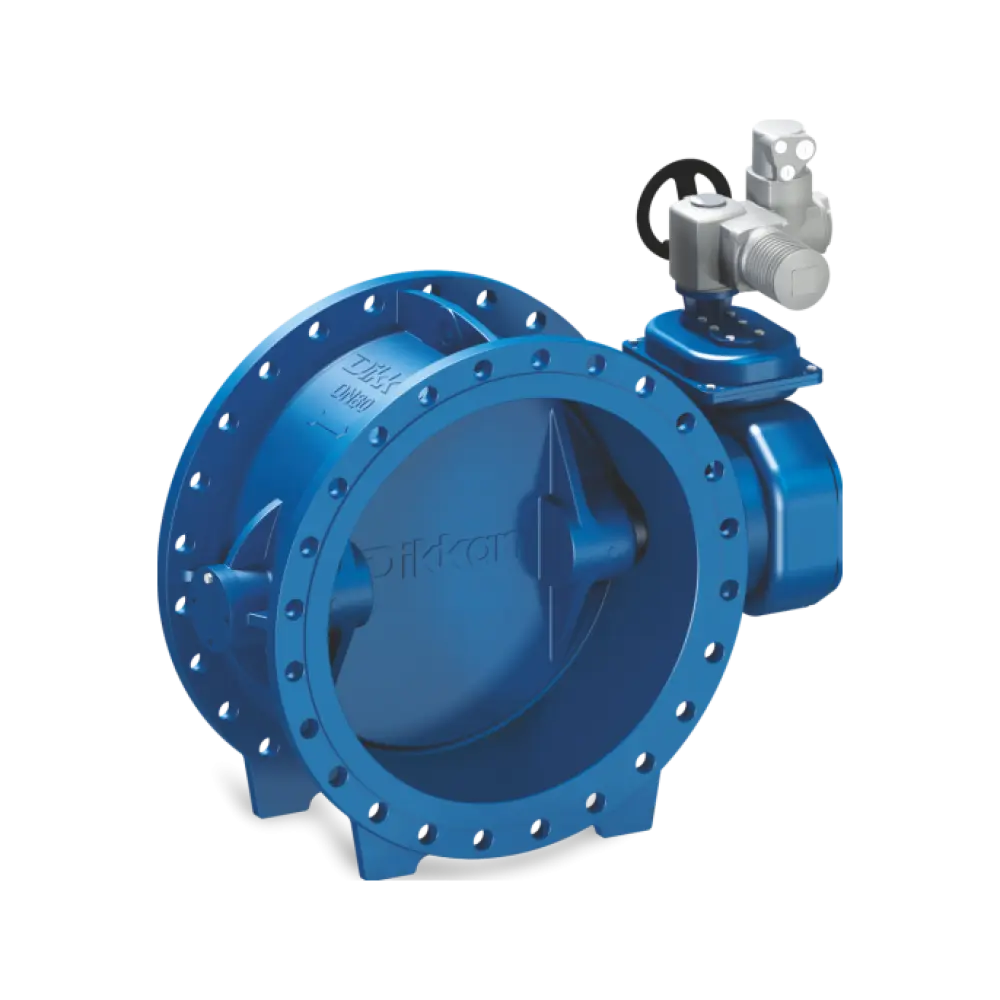

Фланцевые дисковые затворы Dikkan из ковкого чугуна и двойным эксцентриковым диском. Седло корпуса, сваренно из нержавеющей стали и микрообработано. По монтажным размерам соответствует EN 558 серии 14. Оснащен червячным редуктором и многооборотным приводом для обеспечения автоматизации задвижки. Применение: нейтральная вода, питьевая вода, сточные воды, ирригационные линии, станции водоснабжения
Характеристики
Вид
с электрическим приводомПроизводитель
dikkanРод
затворВид
с электрическим приводомПроизводитель
dikkanРод
затворТип
фланцевый
Вес (кг)
115На рисунке размер b (мм)
gg25На рисунке размер e1 (мм)
567Вес (кг)
115 кгНа рисунке размер b (мм)
gg25 ммНа рисунке размер e1 (мм)
567 ммНа рисунке размер e2 (мм)
219 ммНа рисунке размер e3 (мм)
319 ммНа рисунке размер e4 (мм)
95 ммНа рисунке размер e5 (мм)
349 ммНа рисунке размер h1 ( мм)
208 ммНа рисунке размер h2 ( мм )
336 ммНа рисунке размер L (мм)
250 ммНа рисунке размер L1 и L2 (мм)
28eac.k-pn16-t.pn 16.250 ммНа рисунке размер Od ( мм )
200 ммРазмер фланца, мм
фланцы din согласно en 1092-2/b (din 2501)
Вал
aisi304 | aisi316 | x20cr13Крепления
сталь (a2 | a4 )Материал диска
чугунВал
aisi304 | aisi316 | x20cr13Крепления
сталь (a2 | a4 )Материал диска
чугунМатериал корпуса
чугун ковкийМатериал седла
чугун ковкийПодшипниковая втулка
бронза + полиформальдегидСостав материала диска
чугун (ggg40)Состав материала корпуса
чугун (ggg40)Стопорное кольцо
aisi304 | aisi316 | ggg40Уплотнительное кольцо
каучук этилен-пропиленовый
Привод AUMA
sa 10.2Привод AUMA
sa 10.2
B
gg25Диаметр номинальный (DN/Ду)
250Макс.WP (bar)
16B
gg25Диаметр номинальный (DN/Ду)
250 ммМакс.WP (bar)
16Монтажный размер
din en 558 серия 14 (din 3202 f4)Опции
резиновая подкладкаСтандарт
din en 593 (din 3354) – двухфланцевыйФланцевое соединение
pn 16
Давление номинальное (PN/Ру)
16Давление номинальное (PN/Ру)
16 кг/см2
Фигура
28eac.k-pn16-tФигура
28eac.k-pn16-t
