Под заказ
Артикул
250-10-11-1-B-Ст09Г2С-IV.ГОСТ33259.DN250PN10
ID товара
1018006
Описание
Воротниковый фланец стальной приварной встык, выполненный по ГОСТу 33259-2015, сделан из стали 09Г2С, условный проход Ду (DN) 250 мм, давление Ру (PN) 10 кгс/см2. Является необходимым элементом для трубопровода, применяется для соединения трубопроводной арматуры и присоединении различных приборов, насосов, задвижек, соединительных частей машин, кранов, резервуаров, теплообменного оборудования.
Характеристики
Маркировка фланца
250-10-11-1-в-ст 09г2с гост 33259-2015Маркировка фланца
250-10-11-1-в-ст 09г2с гост 33259-2015
Вес (кг)
14.64Высота воротника фланца (мм)
60Высота выступа фланца (мм)
3Вес (кг)
14.64 кгВысота воротника фланца (мм)
60Высота выступа фланца (мм)
3 ммДиаметр болтов или шпилек (мм)
м20Диаметр внутренний (мм)
254 ммДиаметр воротника фланца (мм)
278Диаметр выступа фланца (мм)
320 ммДиаметр крепежного отверстия (мм)
22 ммДиаметр основания воротника фланца (мм)
290Количество крепежных отверстий

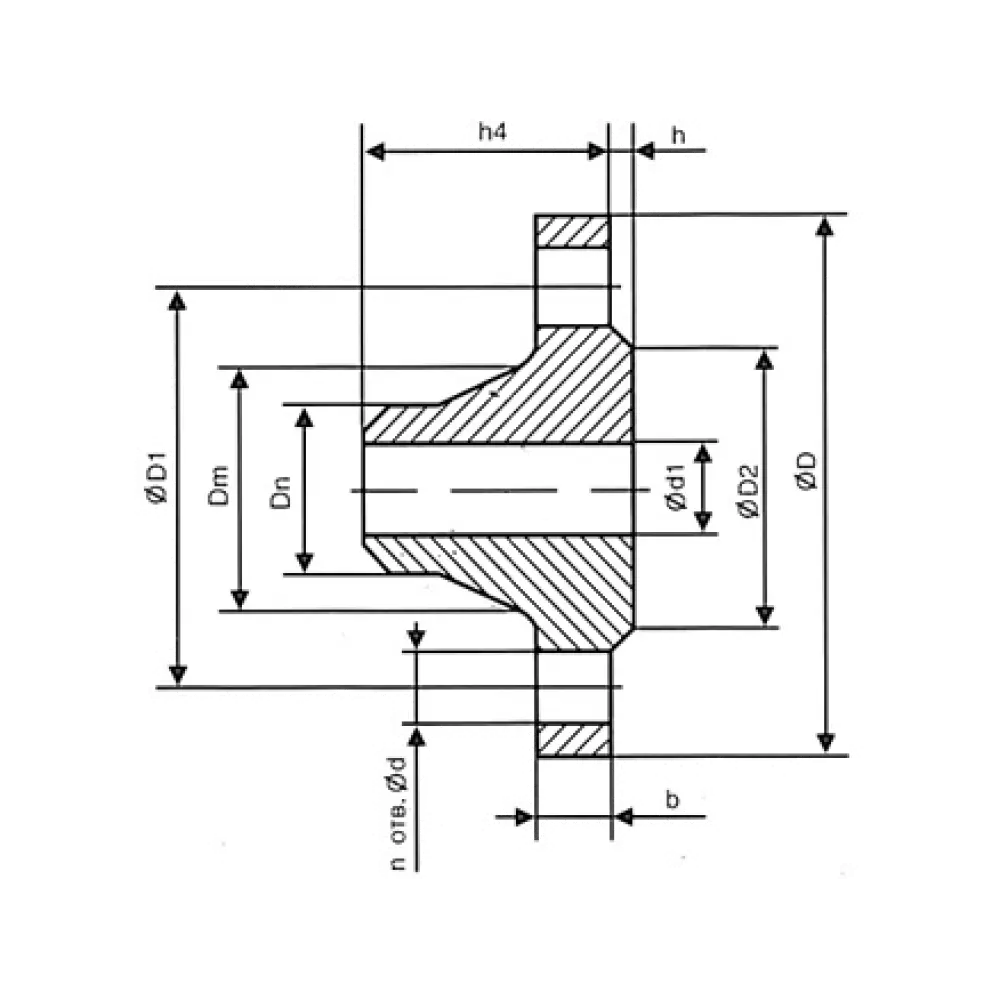

12На рисунке размер 0d (мм)
390 ммНомер размерного ряда фланца
1Толщина фланца (мм)
21 мм
Материал фланца
сталь 09г2сМатериал фланца
сталь 09г2с
PCD - межцентровой диаметр крепежных отверстий (мм)
350Диаметр номинальный (DN/Ду)
250Стандарт
гост 33259-2015PCD - межцентровой диаметр крепежных отверстий (мм)
350 ммДиаметр номинальный (DN/Ду)
250 ммСтандарт
гост 33259-2015Тип фланца
11
Давление номинальное (PN/Ру)
10Давление номинальное (PN/Ру)
10 кг/см2
Исполнение
вИсполнение
в
