Под заказ
Артикул
32-16-11-1-B-Ст09Г2С-IV.ГОСТ33259.DN32PN1
ID товара
1017966
Описание
Воротниковый фланец стальной приварной встык, выполненный по ГОСТу 33259-2015, сделан из стали 09Г2С, условный проход Ду (DN) 32 мм, давление Ру (PN) 16 кгс/см2. Является необходимым элементом для трубопровода, применяется для соединения трубопроводной арматуры и присоединении различных приборов, насосов, задвижек, соединительных частей машин, кранов, резервуаров, теплообменного оборудования.
Характеристики
Маркировка фланца
32-16-11-1-в-ст 09г2с гост 33259-2015Маркировка фланца
32-16-11-1-в-ст 09г2с гост 33259-2015
Вес (кг)
1.54Высота воротника фланца (мм)
40Высота выступа фланца (мм)
2Вес (кг)
1.54 кгВысота воротника фланца (мм)
40Высота выступа фланца (мм)
2 ммДиаметр болтов или шпилек (мм)
м16Диаметр внутренний (мм)
31 ммДиаметр воротника фланца (мм)
39Диаметр выступа фланца (мм)
78 ммДиаметр крепежного отверстия (мм)
18 ммДиаметр основания воротника фланца (мм)
55Количество крепежных отверстий

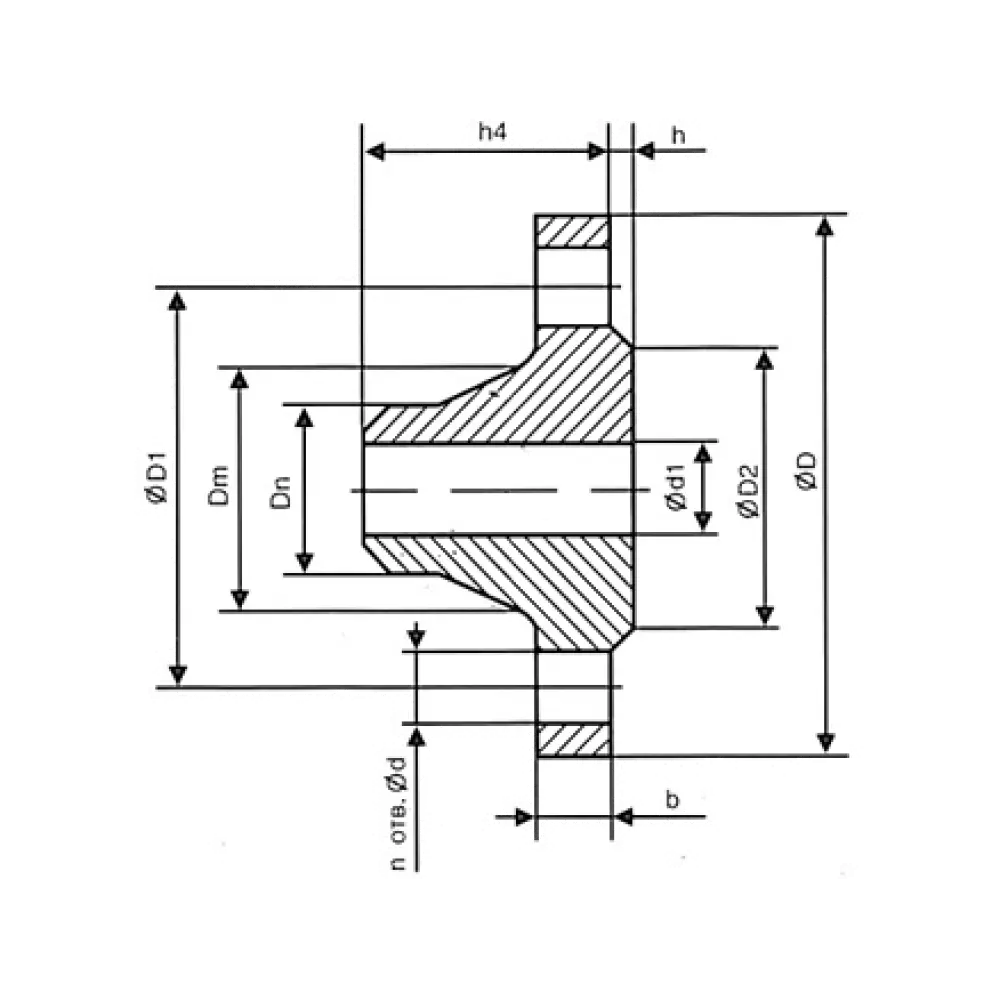

4На рисунке размер 0d (мм)
135 ммНомер размерного ряда фланца
1Толщина фланца (мм)
13 мм
Материал фланца
сталь 09г2сМатериал фланца
сталь 09г2с
PCD - межцентровой диаметр крепежных отверстий (мм)
100Диаметр номинальный (DN/Ду)
32Стандарт
гост 33259-2015PCD - межцентровой диаметр крепежных отверстий (мм)
100 ммДиаметр номинальный (DN/Ду)
32 ммСтандарт
гост 33259-2015Тип фланца
11
Давление номинальное (PN/Ру)
1Давление номинальное (PN/Ру)
1 кг/см2
Исполнение
вИсполнение
в
