Под заказ
Артикул
38A.66.PN4.10.400
ID товара
1002410
Описание

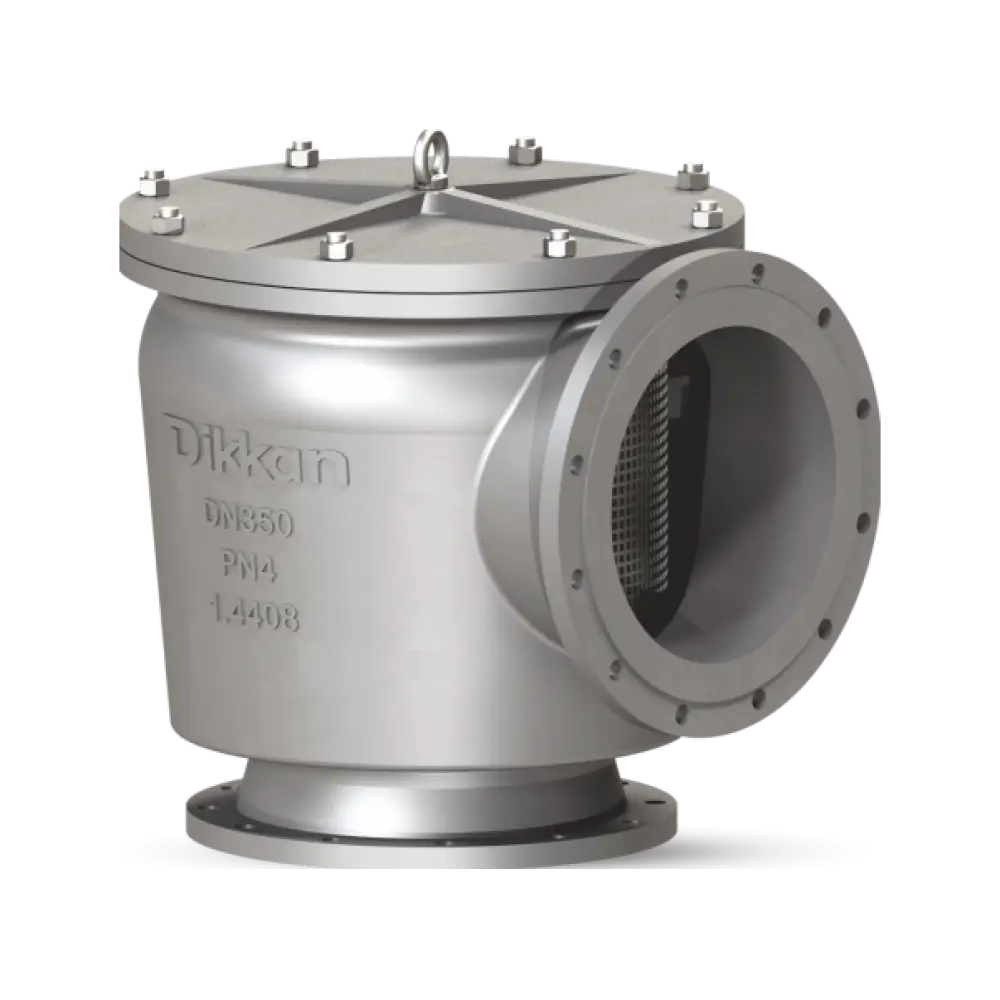

Stainless Steel Dikkan mud boxes with DIN face to face length and drain plug are installed in suction pipes board vessels to protect pumps against large solids. The standart perforation of the basket is 8 mm square. As an option basket perforation can be 3 mm, 5 mm or other special perforation. The cover is mounted with studs and hexagon nuts. Application: Especially for suction and discharge lines for sea cooling water and bilge systems.
Характеристики
Вид
с корзинойПроизводитель
dikkanРод
грязевая коробкаВид
с корзинойПроизводитель
dikkanРод
грязевая коробкаТип
угловая
Вес (кг)
390На рисунке размер H (мм)
840На рисунке размер L1 ( мм)
420Вес (кг)
390 кгНа рисунке размер H (мм)
840 ммНа рисунке размер L1 ( мм)
420 ммНа рисунке размер L2 (мм)
520 ммНа рисунке размер OD (мм )
565 ммРазмер фланца, мм
фланцы din согласно en 1092-2/b (din 2501)
Материал крышки
сталь (gx5crnimo19-11-2 | 1.4408 | aisi316)Материал диска
сталь нержавеющаяМатериал корзины
сталь жаропрочная (x5crnimo17-12-2 | 1.4401 | aisi316)Материал крышки
сталь (gx5crnimo19-11-2 | 1.4408 | aisi316)Материал диска
сталь нержавеющаяМатериал корзины
сталь жаропрочная (x5crnimo17-12-2 | 1.4401 | aisi316)Материал корпуса
сталь нержавеющаяМатериал седла
сталь нержавеющаяМатериал сливной пробки
r1"Материал шпилек и гаек
сталь жаропрочная (x5crnimo17-12-2 | 1.4401 | a4)Состав материала корпуса
сталь (gx5crnimo19-11-2 | 1.4408 | aisi316)Уплотнение крышки
бутадиен-нитрильный каучук
Screen perf
8x8Варианты фланцев
специальное сверление фланца в соответствии с ansi или jisВоздушная пробка (дюймы)
r1/2"Screen perf
8x8Варианты фланцев
специальное сверление фланца в соответствии с ansi или jisВоздушная пробка (дюймы)
r1/2" дюймДиаметр номинальный (DN/Ду)
400 ммМонтажный размер
din 87151 - угловой типОпции
специальная перфорация, воздушная пробка или воздухоотводчик на крышкеСтандарт
din 87151 e – с фиксированными шпильками и гайкамиФланцевое соединение
pn10
Давление номинальное (PN/Ру)
4Давление номинальное (PN/Ру)
4 кг/см2
Фигура
38a.66Фигура
38a.66
