Под заказ
Артикул
38A.36.PN2.5.10.500
ID товара
1002417
Описание

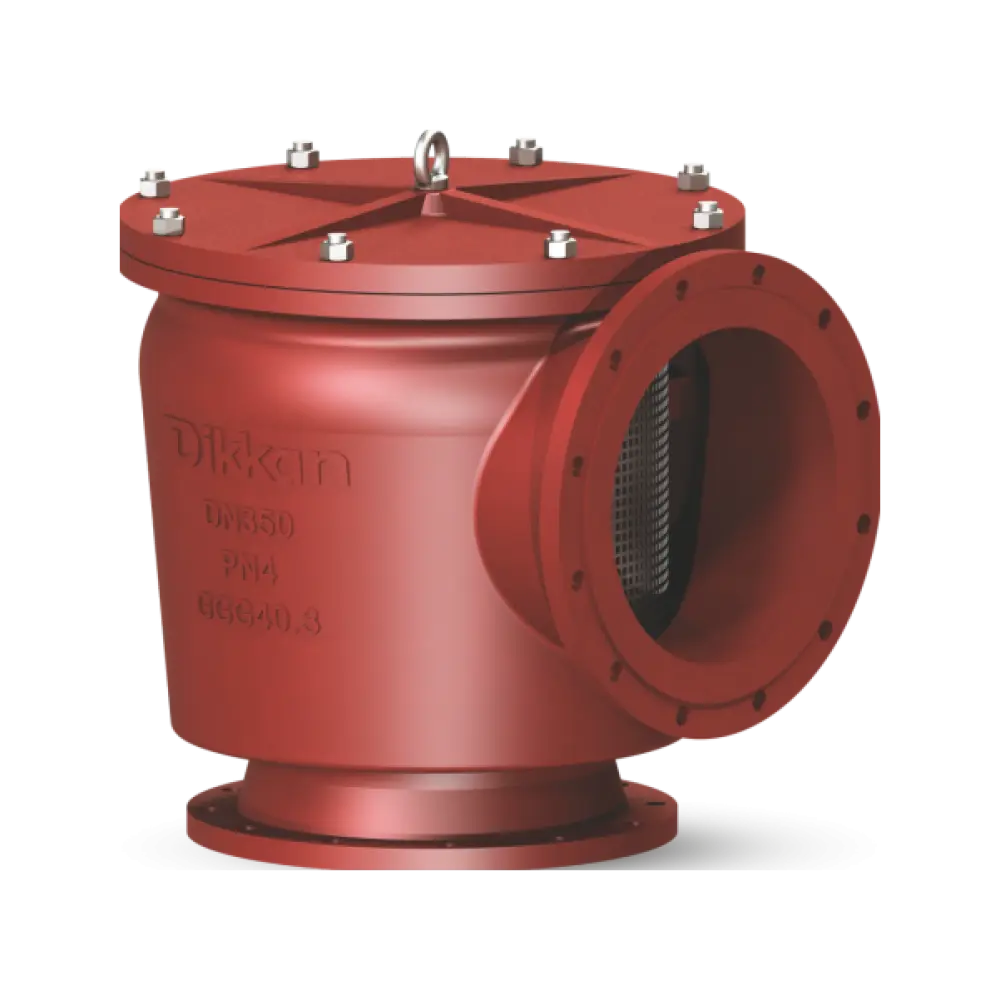

Грязевые коробки Dikkan из ковкого чугуна с монтажным размером по стандарту DIN и сливной пробкой. Устанавливаются на бортовых всасывающихся трубах для защиты насосов от крупных твердых частиц. Стандартная перфорация корзины составляет 8 квадратных мм. В качестве опции, перфорация корзины может составлять 3 мм, 5 мм или другой размер. Крышка крепится с помощью шпилек и шестигранных гаек. Применение: специально для линий всасывания и слива морской охлаждающей воды и трюмных систем
Характеристики
Вид
с корзинойПроизводитель
dikkanРод
грязевая коробкаВид
с корзинойПроизводитель
dikkanРод
грязевая коробкаТип
угловая
Вес (кг)
600На рисунке размер H (мм)
1130На рисунке размер L1 ( мм)
675Вес (кг)
600 кгНа рисунке размер H (мм)
1130 ммНа рисунке размер L1 ( мм)
675 ммНа рисунке размер L2 (мм)
675 ммНа рисунке размер OD (мм )
670 ммРазмер фланца, мм
фланцы din согласно en 1092-2/b (din 2501)
Материал крышки
чугун (en-gjs400-18-lt | en-js 1025 | ggg40.3)Материал диска
сталь нержавеющаяМатериал корзины
сталь жаропрочная (x5crnimo17-12-2 | 1.4401 | aisi316)Материал крышки
чугун (en-gjs400-18-lt | en-js 1025 | ggg40.3)Материал диска
сталь нержавеющаяМатериал корзины
сталь жаропрочная (x5crnimo17-12-2 | 1.4401 | aisi316)Материал корпуса
чугун ковкийМатериал седла
сталь нержавеющаяМатериал сливной пробки
r1"Материал шпилек и гаек
стальСостав материала корпуса
чугун (en-gjs400-18-lt | en-js 1025 | ggg40.3)Уплотнение крышки
бутадиен-нитрильный каучук
Screen perf
8x8Варианты фланцев
специальное сверление фланца в соответствии с ansi или jisВоздушная пробка (дюймы)
r1/2"Screen perf
8x8Варианты фланцев
специальное сверление фланца в соответствии с ansi или jisВоздушная пробка (дюймы)
r1/2" дюймДиаметр номинальный (DN/Ду)
500 ммМонтажный размер
din 87151 - угловой типОпции
корзина cunife или специальная перфорация, воздушная пробка или воздухоотводный клапан на крышкеСтандарт
din 87151 e – с фиксированными шпильками и гайкамиФланцевое соединение
pn10
Давление номинальное (PN/Ру)
2.5Давление номинальное (PN/Ру)
2.5 кг/см2
Фигура
38a.36Фигура
38a.36
