Под заказ
Артикул
38ARC.16.PN4.10.250
ID товара
1002123
Описание

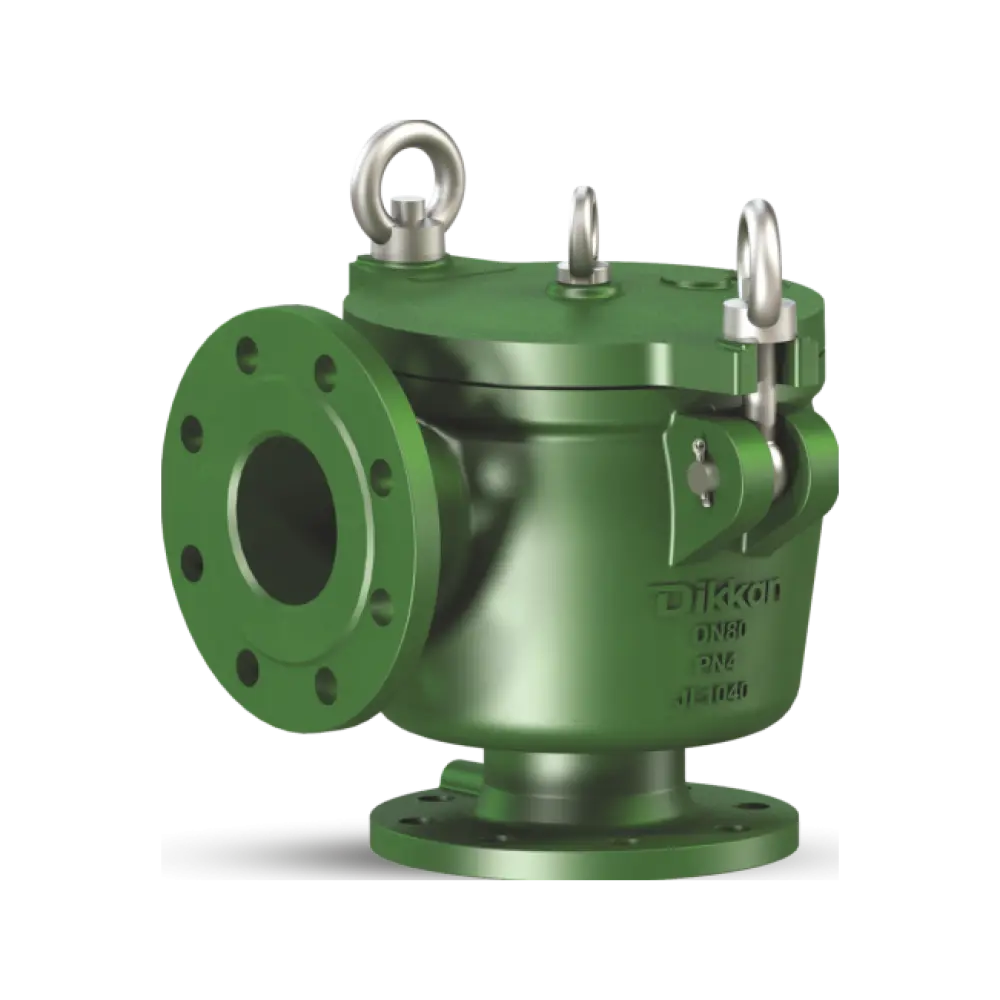

Чугунные Грязевые коробки Dikkan с монтажным размером по стандарту DIN и сливной пробкой. Устанавливаются на бортовых всасывающихся трубах для защиты насосов от крупных твердых частиц. Стандартная перфорация корзины составляет квадрат 5 мм для DN 25 - DN 65 и квадрат 8 мм для DN 80 - DN 300. В качестве опции, перфорация корзины может составлять 3 мм или другой размер. Крышка крепится с помощью фланцевых болтов и рым-гаек. Легко снимаемая крышка для чистки. Увеличен объем корзины и сокращено время обслуживания. Фланцы снабжены глухим цоколем, подходящим для установки манометра. Применение: специально для линий всасывания и слива морской охлаждающей воды и трюмных систем
Характеристики
Вид
с корзинойПроизводитель
dikkanРод
грязевая коробкаВид
с корзинойПроизводитель
dikkanРод
грязевая коробкаТип
угловая
Вес (кг)
157На рисунке размер H (мм)
655На рисунке размер L (мм)
390Вес (кг)
157 кгНа рисунке размер H (мм)
655 ммНа рисунке размер L (мм)
390 ммНа рисунке размер OD (мм )
395 ммРазмер фланца, мм
фланцы din согласно en 1092-2/b (din 2501)
Барашковые болты и рым-гайки
стальМатериал крышки
чугун (en-gjl250 | en-jl 1040 | gg25)Материал диска
сталь нержавеющаяБарашковые болты и рым-гайки
стальМатериал крышки
чугун (en-gjl250 | en-jl 1040 | gg25)Материал диска
сталь нержавеющаяМатериал корзины
сталь жаропрочная (x5crnimo17-12-2 | 1.4401 | aisi316)Материал корпуса
чугунМатериал седла
сталь нержавеющаяМатериал сливной пробки
r1"Состав материала корпуса
чугун (en-gjl250 | en-jl 1040 | gg25)Уплотнение крышки
бутадиен-нитрильный каучук
Количество рым-гаек
4Количество рым-гаек
4 шт
Screen perf
8x8Варианты фланцев
специальное сверление фланца в соответствии с ansi или jisВоздушная пробка (дюймы)
r1/2"Screen perf
8x8Варианты фланцев
специальное сверление фланца в соответствии с ansi или jisВоздушная пробка (дюймы)
r1/2" дюймДиаметр номинальный (DN/Ду)
250 ммМонтажный размер
din 87151 - угловой типОпции
корзина cunife или специальная перфорация, воздушная пробка или воздухоотводный клапан на крышкеСтандарт
din 87151 d - с быстросъемной крышкойФланцевое соединение
pn10
Давление номинальное (PN/Ру)
4Давление номинальное (PN/Ру)
4 кг/см2
Фигура
38arc.16Фигура
38arc.16
