Под заказ
Артикул
381A.16.BN.PN4.10.200
ID товара
1002482
Описание

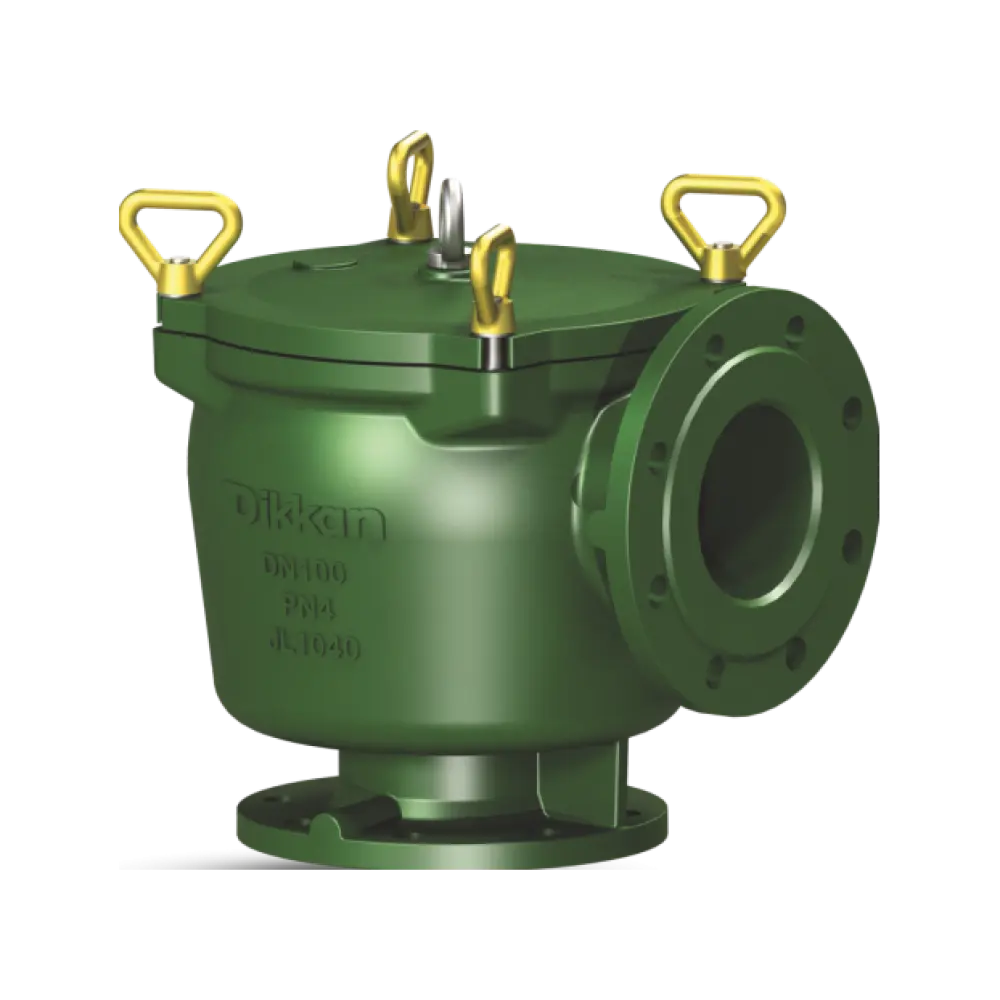

Грязевые коробки Dikkan из чугуна нового исполнения с монтажным размером по стандарту DIN и сливной пробкой. Устанавливаются на бортовых всасывающихся трубах для защиты насосов от крупных твердых частиц. Стандартная перфорация корзины составляет квадрат 5 мм для DN 25 - DN 65 и квадрат 8 мм для DN 80 - DN 300. В качестве опции, перфорация корзины может составлять 3 мм или другой размер. Легко снимаемая для чистки крышка крепится с помощью шпилек и шестигранных гаек. Увеличен объем корзины и сокращено время обслуживания. Фланцы снабжены глухим цоколем, подходящим для установки манометра. Применение: специально для линий всасывания и слива морской охлаждающей воды и трюмных систем
Характеристики
Вид
с корзинойПроизводитель
dikkanРод
грязевая коробкаВид
с корзинойПроизводитель
dikkanРод
грязевая коробкаТип
угловая
Вес (кг)
101На рисунке размер H (мм)
535На рисунке размер L (мм)
300Вес (кг)
101 кгНа рисунке размер H (мм)
535 ммНа рисунке размер L (мм)
300 ммНа рисунке размер OD (мм )
340 ммРазмер фланца, мм
фланцы din согласно en 1092-2/b (din 2501)
Материал крышки
чугун (en-gjl250 | en-jl 1040 | gg25)Материал диска
сталь нержавеющаяМатериал корзины
сталь жаропрочная (x5crnimo17-12-2 | 1.4401 | aisi316)Материал крышки
чугун (en-gjl250 | en-jl 1040 | gg25)Материал диска
сталь нержавеющаяМатериал корзины
сталь жаропрочная (x5crnimo17-12-2 | 1.4401 | aisi316)Материал корпуса
чугунМатериал седла
сталь нержавеющаяМатериал сливной пробки
r3/4"Материал шпилек и гаек
стальСостав материала корпуса
чугун (en-gjl250 | en-jl 1040 | gg25)Уплотнение крышки
бутадиен-нитрильный каучукХарактеристики материалов барашки
латунь (cuzn39pb3 | cw614n | ms58)
Screen perf
8x8Варианты фланцев
специальное сверление фланца в соответствии с ansi или jisВоздушная пробка (дюймы)
r1/2"Screen perf
8x8Варианты фланцев
специальное сверление фланца в соответствии с ansi или jisВоздушная пробка (дюймы)
r1/2" дюймДиаметр номинальный (DN/Ду)
200 ммМонтажный размер
din 87151 - угловой типОпции
латунные рым-гайки, корзина cunife или специальная перфорация, воздушная заглушка или воздухоотводный клапан на крышкеСтандарт
din 87151 d - с фиксированными шпильками и барашковыми гайкамиФланцевое соединение
pn10
Давление номинальное (PN/Ру)
4Давление номинальное (PN/Ру)
4 кг/см2
Фигура
381a.16.bnФигура
381a.16.bn
