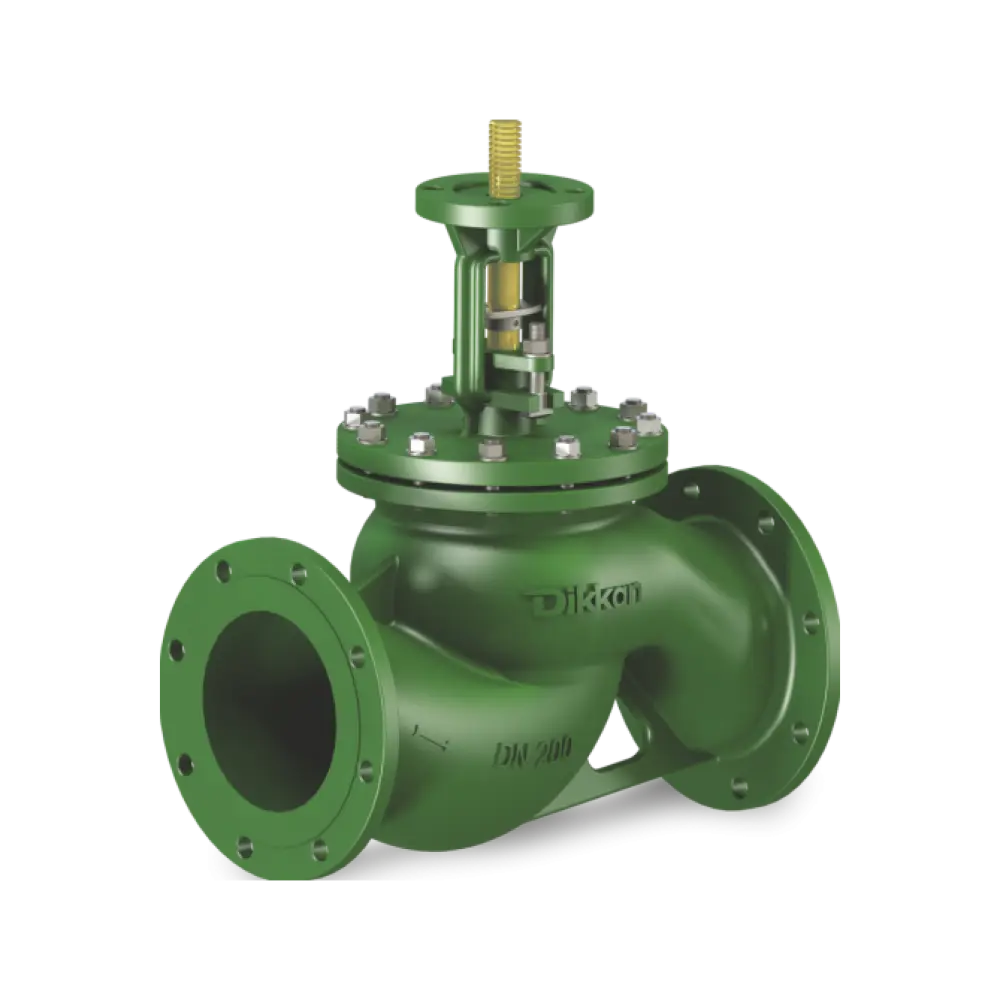

Вид
невозвратно-запорныйПроизводитель
dikkanРод
клапан
Вид
невозвратно-запорныйПроизводитель
dikkanРод
клапанТип
фланцевый проходной
Tr x p (мм)
tr60x9Вес (кг)
835На рисунке размер e (мм)
80
Tr x p (мм)
tr60x9 ммВес (кг)
835 кгНа рисунке размер e (мм)
80 ммНа рисунке размер H (мм)
895 ммНа рисунке размер L (мм)
1250 ммНа рисунке размер L1 и L2 (мм)
11ito.1.pn10.500 ммНа рисунке размер OD (мм )
670 ммРазмер фланца, мм
фланцы din согласно en 1092-2/b (din 2501)
Материал диска
сталь нержавеющаяМатериал корпуса
чугунМатериал седла
сталь нержавеющая
Материал диска
сталь нержавеющаяМатериал корпуса
чугунМатериал седла
сталь нержавеющая
Привод AUMA
sa 16.2
Верхний фланец ISO
f16Диаметр номинальный (DN/Ду)
500Крутящий момент
743
Верхний фланец ISO
f16Диаметр номинальный (DN/Ду)
500 ммКрутящий момент
743 НмМакс.WP (bar)
4Монтажный размер
en 558 серия 1 (din 3202 f1)Опции
коробка передач, приводПоворот до закрытия
18.50Стандарт
din 86251 тип запорный (din 3356)Фланцевое соединение
pn10
Давление номинальное (PN/Ру)
4
Давление номинальное (PN/Ру)
4 кг/см2
Фигура
11ito.1
