Под заказ
Артикул
w.16BGB.2.PN16.65
ID товара
1010342
Описание

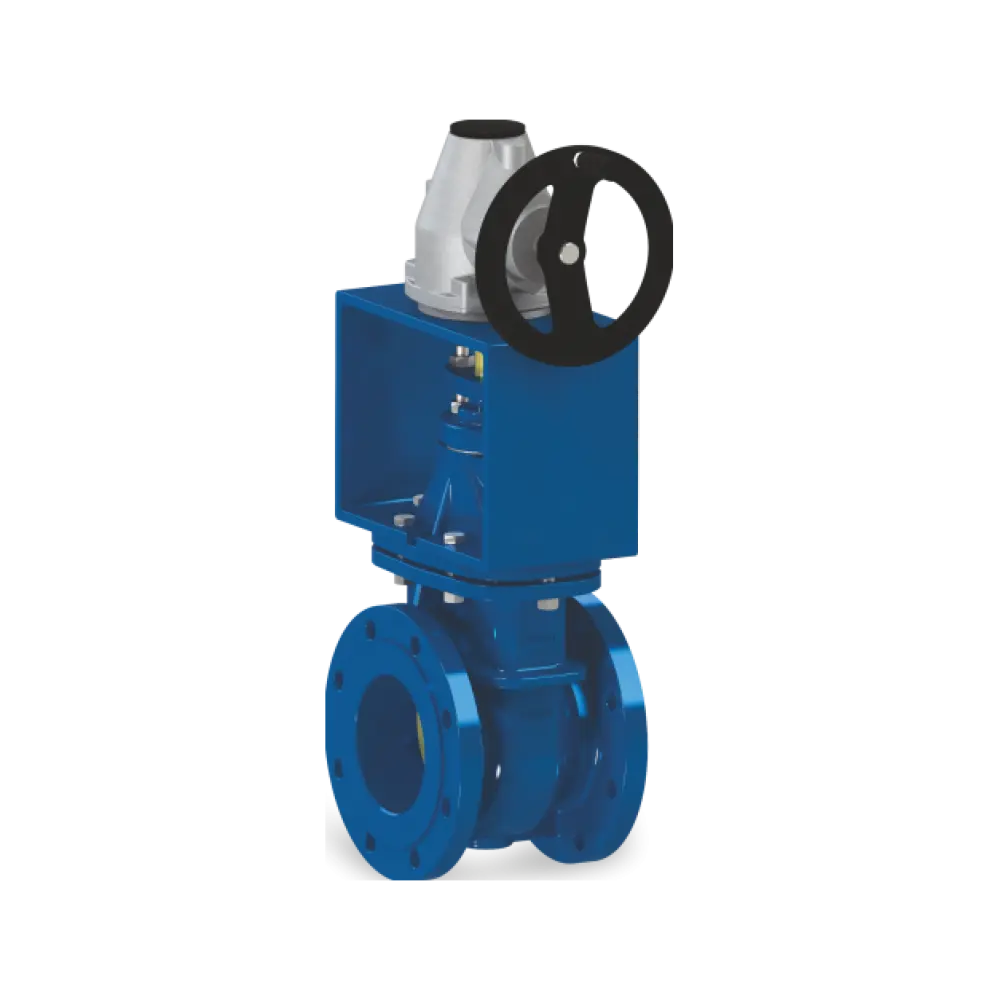

Задвижки Dikkan из литой стали с коническим редуктором для ручного управления с помощью маховика. Многооборотные конические редукторы обеспечивают небольшое усилие для приведения в действие задвижки, требующей высоких значений крутящего момента. Эта коробка передач эффективно перенаправляет крутящий момент на 90°. Применение: горячая и холодная вода, пресная вода, морская вода, смазочное масло
Характеристики
Вид
с коническим редукторомПроизводитель
dikkanРод
задвижкаВид
с коническим редукторомПроизводитель
dikkanРод
задвижкаТип
фланцевая
Вес (кг)
27На рисунке размер e (мм)
230На рисунке размер H (мм)
420Вес (кг)
27 кгНа рисунке размер e (мм)
230 ммНа рисунке размер H (мм)
420 ммНа рисунке размер L (мм)
170 ммНа рисунке размер L1 и L2 (мм)
16bgb.2.pn16.65 ммНа рисунке размер Od ( мм )
200 ммНа рисунке размер OD (мм )
185 ммРазмер фланца, мм
фланцы din согласно en 1092-1/b (din 2501)
Материал диска
бронзаМатериал корпуса
сталь литаяМатериал седла
бронзаМатериал диска
бронзаМатериал корпуса
сталь литаяМатериал седла
бронза
Привод AUMA
sa 07.6Соотношение
2:1Привод AUMA
sa 07.6Соотношение
2:1
Диаметр номинальный (DN/Ду)
65Крутящий момент
29Макс.WP (bar)
16Диаметр номинальный (DN/Ду)
65 ммКрутящий момент
29 НмМакс.WP (bar)
16Монтажный размер
en 558 серия 14 (din 3202 f4)Опции
цилиндрический редуктор, приводПоворот до закрытия
34Стандарт
din en 1984 (din 3352 t2)Фланцевое соединение
pn16
Давление номинальное (PN/Ру)
16Давление номинальное (PN/Ру)
16 кг/см2
Фигура
16bgb.2Фигура
16bgb.2
