Артикул
285U.K67.PN16.080
ID товара
1002824
Описание

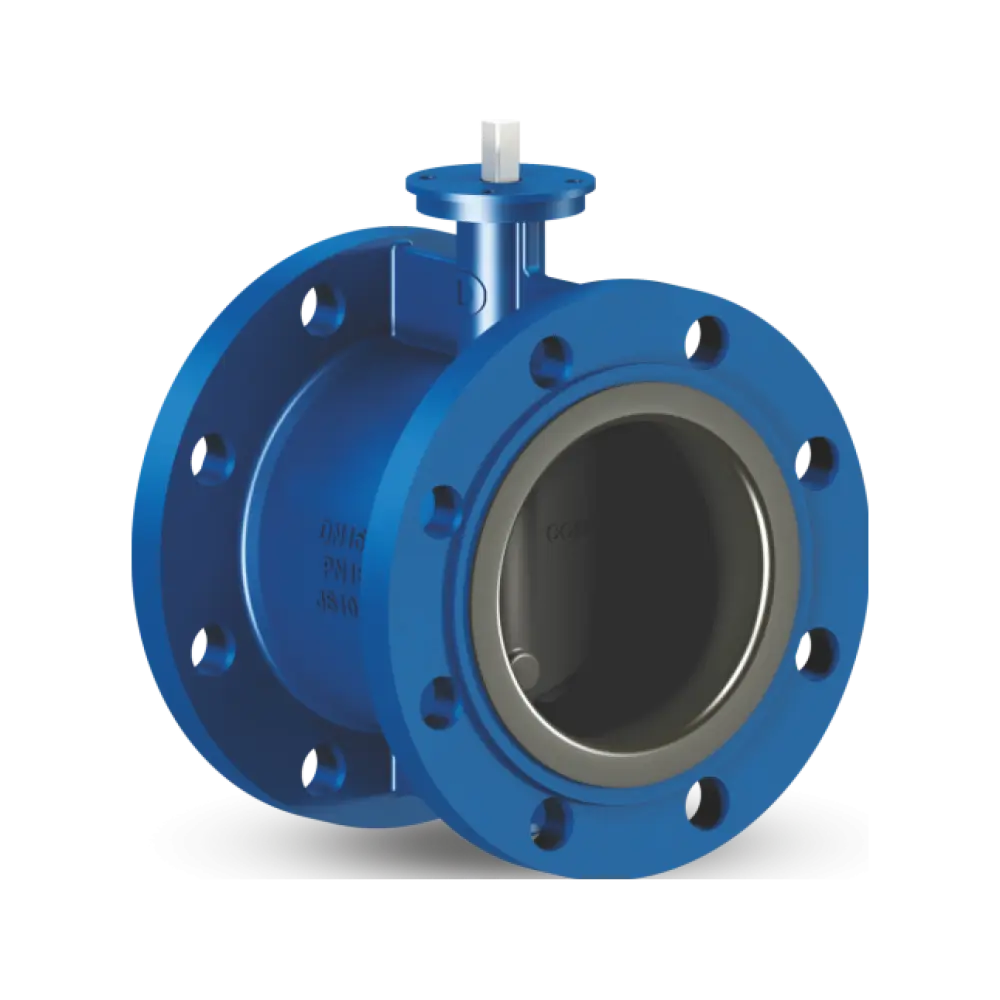

Дисковые затворы Dikkan из ковкого чугуна с двойным фланцем, центрическим диском, цельным валом, вкладышем из BR, диском из нержавеющей стали. Резиновая вставка привулканизирована к корпусу. Верхний фланец ISO 5211 подходит для приведения в действие с помощью рычага, коробки передач и привода. Монтажные размеры соответствуют стандарту EN 558, серия 14. Промышленные и морские услуги
Характеристики
Вид
с манжетойПроизводитель
dikkanРод
затворВид
с манжетойПроизводитель
dikkanРод
затворТип
фланцевый
Od4xn (мм)
9x4Вес (кг)
13На рисунке H1 (мм)
82Od4xn (мм)
9x4 ммВес (кг)
13 кгНа рисунке H1 (мм)
82 ммНа рисунке размер b (мм)
22 ммНа рисунке размер d1 ( мм)
11 ммНа рисунке размер e1 (мм)
25 ммНа рисунке размер H (мм)
133 ммНа рисунке размер L (мм)
180 ммНа рисунке размер OD (мм )
200 ммНа рисунке размер Od2 (мм)
90 ммНа рисунке размер Od3 (мм)
70 мм
Материал диска
сталь нержавеющаяМатериал корпуса
чугун ковкийМатериал седла
сталь нержавеющаяМатериал диска
сталь нержавеющаяМатериал корпуса
чугун ковкийМатериал седла
сталь нержавеющаяМатериал штока
сталь нержавеющая (x20cr13 | 1.4021 | aisi420)Состав материала диска
сталь (gx5crnimo19-11-2 | 1.4408 | aisi316)Состав материала корпуса
чугун (en-gjs400-15 | en-js1030 | ggg40)Футеровка
бутадиен-нитрильный каучук
Диаметр номинальный (DN/Ду)
80Монтажный размер
en 558 серия 14, длинная лицевая сторонаОпции
рычаг, коробка передач, привод, облицовка epdmДиаметр номинальный (DN/Ду)
80 ммМонтажный размер
en 558 серия 14, длинная лицевая сторонаОпции
рычаг, коробка передач, привод, облицовка epdmСоединение между фланцами
pn16Фланцевое соединение
din pn10
Давление номинальное (PN/Ру)
16Давление номинальное (PN/Ру)
16 кг/см2
Фигура
285u.k67Фигура
285u.k67
