Под заказ
Артикул
283B.KK7.PN10.250
ID товара
1002885
Описание

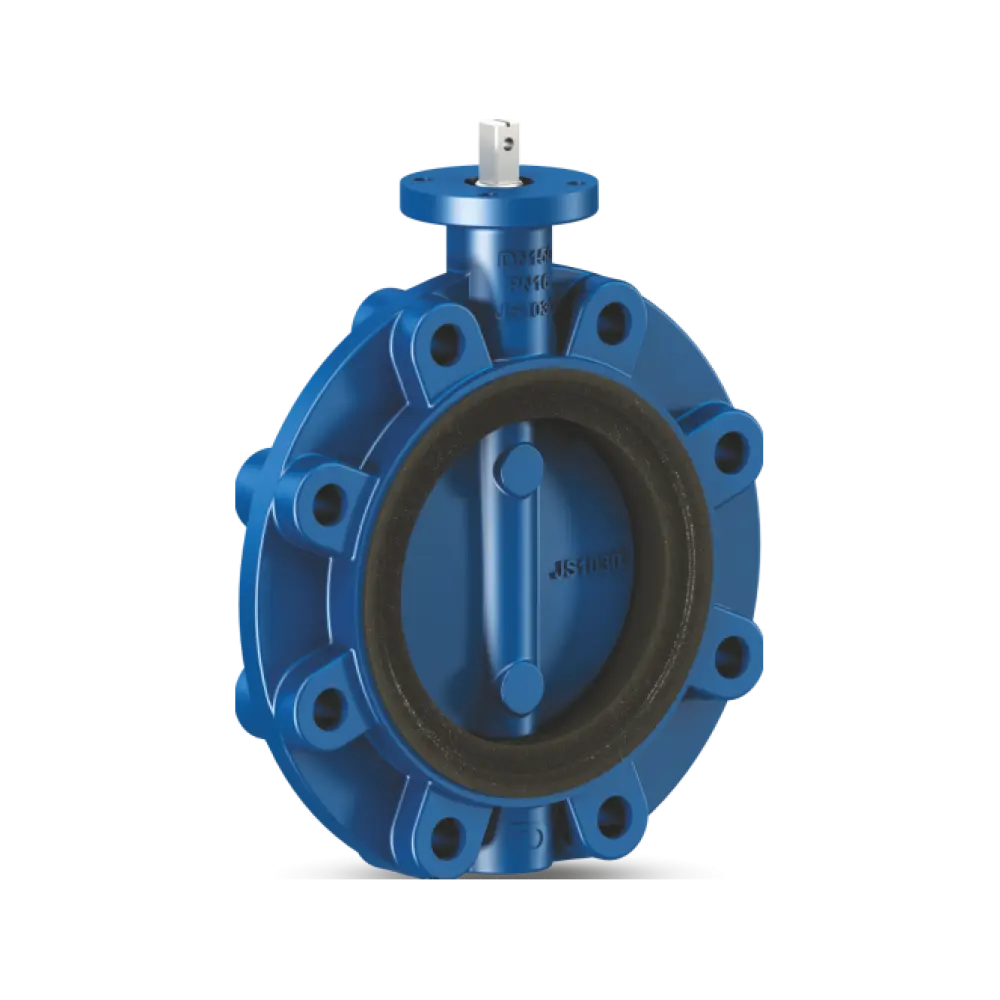

Дисковые затворы Dikkan из ковкого чугуна с проушинами, центрическим диском, цельным валом, вкладышем из NBR, диском из ковкого чугуна. Резиновая прокладка привулканизирована к корпусу. Верхний фланец ISO 5211 подходит для приведения в действие с помощью рычага, редуктора и привода. Промышленные и морские услуги
Характеристики
Вид
с манжетойПроизводитель
dikkanРод
затворВид
с манжетойПроизводитель
dikkanРод
затворТип
межфланцевый
Od4xn (мм)
11x4Вес (кг)
50На рисунке H1 (мм)
195Od4xn (мм)
11x4 ммВес (кг)
50 кгНа рисунке H1 (мм)
195 ммНа рисунке размер d1 ( мм)
22 ммНа рисунке размер e1 (мм)
30 ммНа рисунке размер H (мм)
245 ммНа рисунке размер L (мм)
68 ммНа рисунке размер OD (мм )
405 ммНа рисунке размер Od2 (мм)
125 ммНа рисунке размер Od3 (мм)
102 мм
Материал диска
чугунМатериал корпуса
чугун ковкийМатериал седла
чугун ковкийМатериал диска
чугунМатериал корпуса
чугун ковкийМатериал седла
чугун ковкийМатериал штока
сталь нержавеющая (x20cr13 | 1.4021 | aisi420)Состав материала диска
чугун (en-gjs400-15 | en-js1030 | ggg40)Состав материала корпуса
чугун (en-gjs400-15 | en-js1030 | ggg40)Футеровка
бутадиен-нитрильный каучук
Диаметр номинальный (DN/Ду)
250Монтажный размер
en 558 серия 20, короткая вертикальная стыковкаОпции
рычаг, коробка передач, привод, облицовка epdmДиаметр номинальный (DN/Ду)
250 ммМонтажный размер
en 558 серия 20, короткая вертикальная стыковкаОпции
рычаг, коробка передач, привод, облицовка epdmСоединение между фланцами
pn10Фланцевое соединение
din pn10, pn16, asme 150# and jis
Давление номинальное (PN/Ру)
10Давление номинальное (PN/Ру)
10 кг/см2
Фигура
283b.kk7Фигура
283b.kk7
