Под заказ
Артикул
283B.KA7.PN10.300
ID товара
1002895
Описание

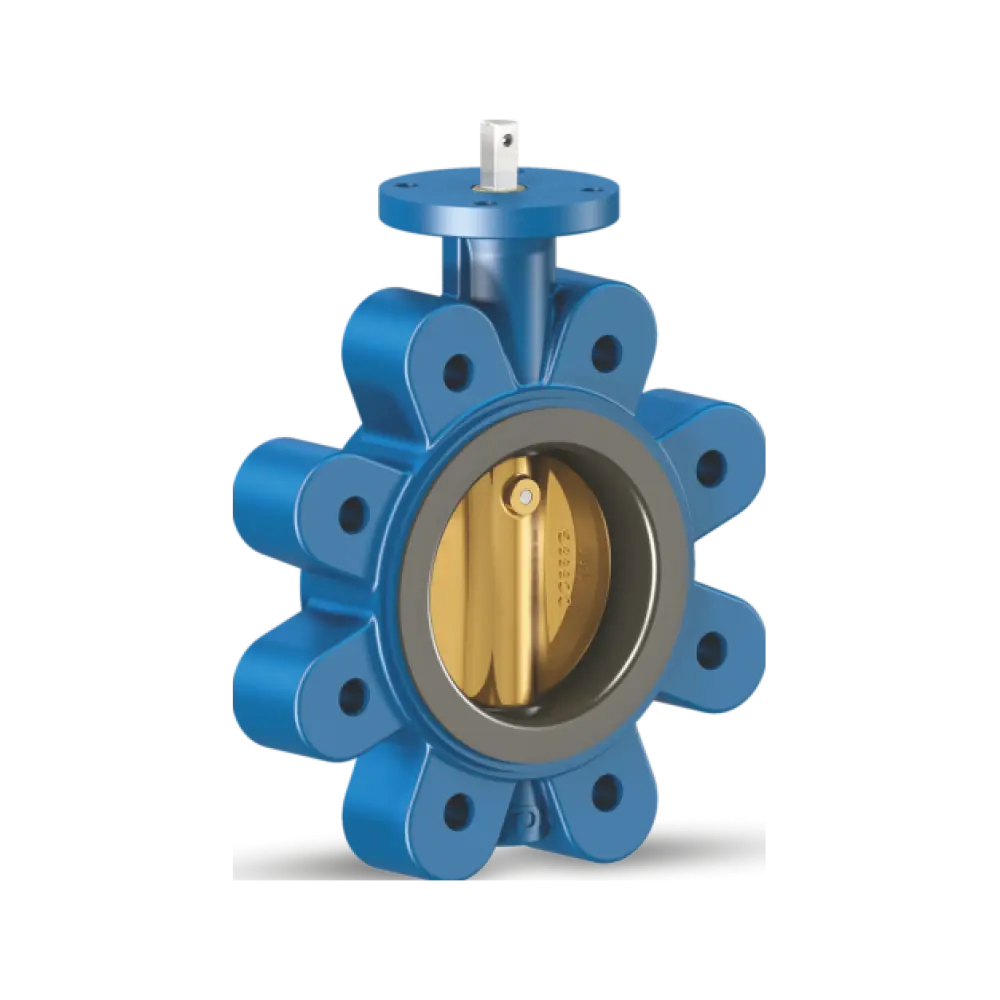

Дисковые затворы Dikkan из ковкого чугуна с проушинами, центрическим диском, цельным валом, вкладышем из бутадиен-нитрильного каучука, диском из алюминиевой бронзы. Манжета привулканизирована к корпусу. Верхний фланец ISO 5211 подходит для приведения в действие с помощью рычага, редуктора и привода. Промышленные и морские услуги
Характеристики
Вид
с манжетойПроизводитель
dikkanРод
затворВид
с манжетойПроизводитель
dikkanРод
затворТип
межфланцевый
Od4xn (мм)
11x4Вес (кг)
60На рисунке H1 (мм)
220Od4xn (мм)
11x4 ммВес (кг)
60 кгНа рисунке H1 (мм)
220 ммНа рисунке размер d1 ( мм)
22 ммНа рисунке размер e1 (мм)
30 ммНа рисунке размер H (мм)
270 ммНа рисунке размер L (мм)
78 ммНа рисунке размер OD (мм )
460 ммНа рисунке размер Od2 (мм)
125 ммНа рисунке размер Od3 (мм)
102 мм
Материал диска
бронза алюминиеваяМатериал корпуса
чугун ковкийМатериал седла
бронза алюминиеваяМатериал диска
бронза алюминиеваяМатериал корпуса
чугун ковкийМатериал седла
бронза алюминиеваяМатериал штока
сталь нержавеющая (x20cr13 | 1.4021 | aisi420)Состав материала диска
бронза алюминиевая (cual10fe5ni5-c | cc333g | albr)Состав материала корпуса
чугун (en-gjs400-15 | en-js1030 | ggg40)Футеровка
бутадиен-нитрильный каучук
Диаметр номинальный (DN/Ду)
300Монтажный размер
en 558 серия 20, короткая вертикальная стыковкаОпции
рычаг, коробка передач, привод, облицовка epdmДиаметр номинальный (DN/Ду)
300 ммМонтажный размер
en 558 серия 20, короткая вертикальная стыковкаОпции
рычаг, коробка передач, привод, облицовка epdmСоединение между фланцами
pn10Фланцевое соединение
din pn10, pn16, asme 150# and jis
Давление номинальное (PN/Ру)
10Давление номинальное (PN/Ру)
10 кг/см2
Фигура
283b.ka7Фигура
283b.ka7
