На складе
4
Артикул
282B.KA7.PN16.080
ID товара
1002990
Описание

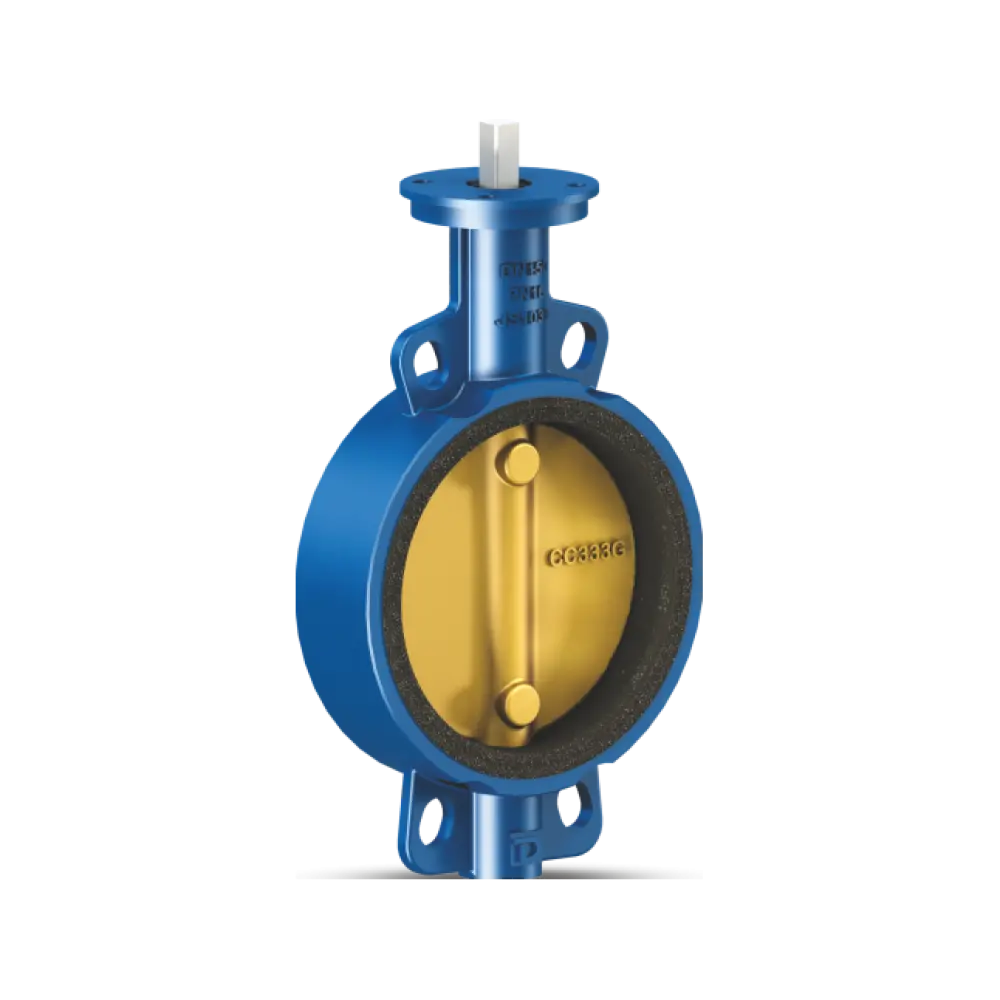

Дисковые затворы Dikkan из ковкого чугуна межфланцевого типа с центральным диском, цельным валом, вкладышем из NBR, диском из алюминиевой бронзы. Резиновая вставка привулканизирована к корпусу. Верхний фланец ISO 5211 подходит для приведения в действие с помощью рычага, редуктора и привода. Промышленные и морские услуги
Характеристики
Вид
с манжетойМодель
282b.ka7.pn16.080Производитель
dikkanВид
с манжетойМодель
282b.ka7.pn16.080Производитель
dikkanРод
затворТип
межфланцевый
Od4xn (мм)
9x4Вес (кг)
3,9На рисунке H1 (мм)
82Od4xn (мм)
9x4 ммВес (кг)
3,9 кгНа рисунке H1 (мм)
82 ммНа рисунке размер d1 ( мм)
11 ммНа рисунке размер e1 (мм)
25 ммНа рисунке размер H (мм)
133 ммНа рисунке размер L (мм)
46 ммНа рисунке размер OD (мм )
124 ммНа рисунке размер Od2 (мм)
90 ммНа рисунке размер Od3 (мм)
70 мм
Материал диска
бронза алюминиеваяМатериал корпуса
чугун ковкийМатериал седла
бронза алюминиеваяМатериал диска
бронза алюминиеваяМатериал корпуса
чугун ковкийМатериал седла
бронза алюминиеваяМатериал штока
сталь нержавеющая (x20cr13 | 1.4021 | aisi420)Состав материала диска
бронза алюминиевая (cual10fe5ni5-c | cc333g | albr)Состав материала корпуса
чугун (en-gjs400-15 | en-js1030 | ggg40)Футеровка
бутадиен-нитрильный каучук
Диаметр номинальный (DN/Ду)
80Монтажный размер
en 558 серия 20, короткая вертикальная стыковкаОпции
рычаг, коробка передач, привод, облицовка epdmДиаметр номинальный (DN/Ду)
80 ммМонтажный размер
en 558 серия 20, короткая вертикальная стыковкаОпции
рычаг, коробка передач, привод, облицовка epdmСоединение между фланцами
pn16Фланцевое соединение
din pn10, pn16, asme 150# and jis
Давление номинальное (PN/Ру)
16Давление номинальное (PN/Ру)
16 кг/см2
Фигура
282b.ka7Фигура
282b.ka7
Остатки
| Код товара | Название товара | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Код склада | Склад | Остаток | Резерв | Ожидается | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 501465451 | Импорт Затвор дисковый поворотный межфланцевый DN80 PN16, рычаг, NBR, корпус - чугун GGG40, диск - AlBr (DIN) Dikkan | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 109848 | Санкт-Петербург (оборудование) | 4 | 0 | 0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
