Под заказ
Артикул
283R.KK7.PN16.100
ID товара
1002842
Описание

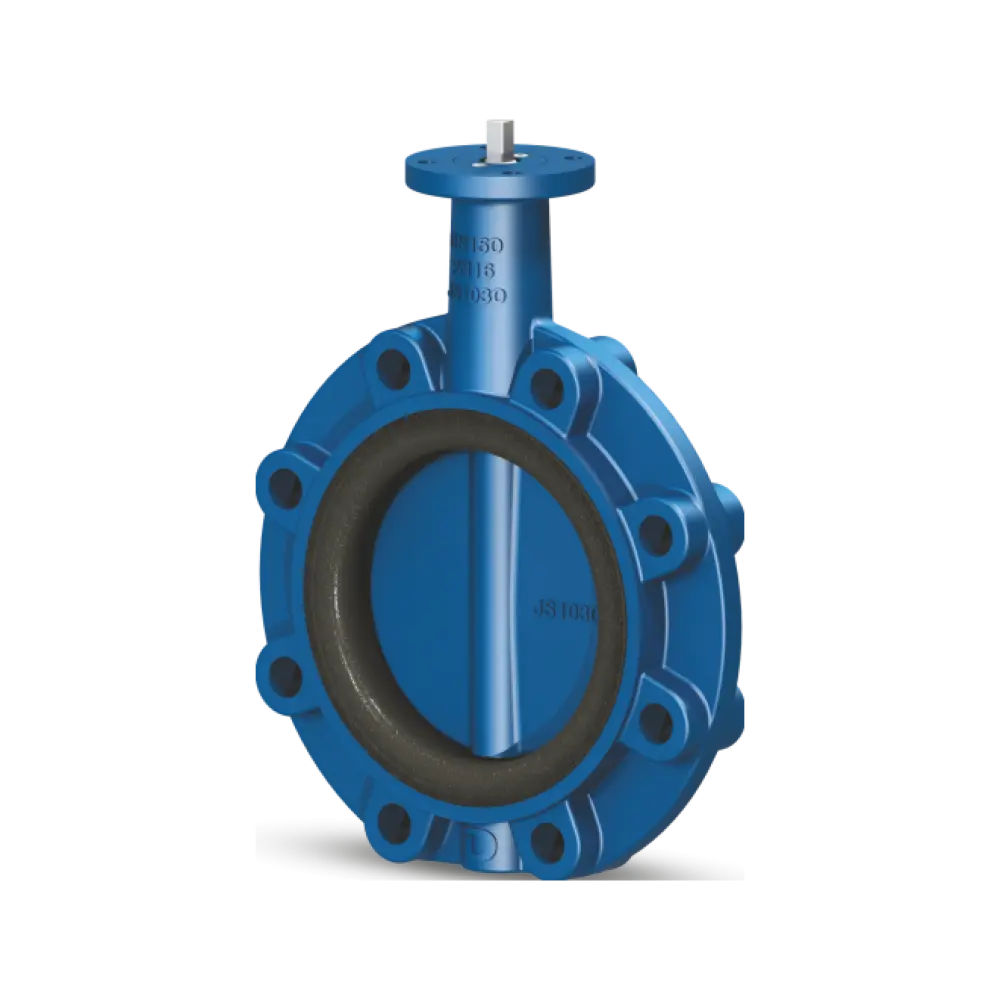

Дисковые затворы Dikkan из ковкого чугуна с проушинами, центрическим диском, цельным валом, корпусом с футеровкой из NBR, диском из ковкого чугуна. Резиновая прокладка подлежит замене. Верхний фланец ISO 5211 подходит для приведения в действие с помощью рычага, редуктора и привода. Промышленные и морские услуги
Характеристики
Вид
с манжетойПроизводитель
dikkanРод
затворВид
с манжетойПроизводитель
dikkanРод
затворТип
межфланцевый
Od4xn (мм)
9x4Вес (кг)
745На рисунке H1 (мм)
102Od4xn (мм)
9x4 ммВес (кг)
745 кгНа рисунке H1 (мм)
102 ммНа рисунке размер d1 ( мм)
11 ммНа рисунке размер e1 (мм)
19 ммНа рисунке размер H (мм)
180 ммНа рисунке размер L (мм)
52 ммНа рисунке размер OD (мм )
219 ммНа рисунке размер Od2 (мм)
90 ммНа рисунке размер Od3 (мм)
70 мм
Материал диска
чугунМатериал корпуса
чугун ковкийМатериал седла
чугун ковкийМатериал диска
чугунМатериал корпуса
чугун ковкийМатериал седла
чугун ковкийМатериал штока
сталь нержавеющая (x20cr13 | 1.4021 | aisi420)Состав материала диска
чугун (en-gjs400-15 | en-js1030 | ggg40)Состав материала корпуса
чугун (en-gjs400-15 | en-js1030 | ggg40)Футеровка
бутадиен-нитрильный каучук
Диаметр номинальный (DN/Ду)
100Монтажный размер
en 558 серия 20, короткая вертикальная стыковкаОпции
рычаг, коробка передач, привод, облицовка epdmДиаметр номинальный (DN/Ду)
100 ммМонтажный размер
en 558 серия 20, короткая вертикальная стыковкаОпции
рычаг, коробка передач, привод, облицовка epdmСоединение между фланцами
pn16Фланцевое соединение
din pn10, pn16, asme 150# and jis
Давление номинальное (PN/Ру)
16Давление номинальное (PN/Ру)
16 кг/см2
Фигура
283r.kk7Фигура
283r.kk7
