Под заказ
Артикул
282R.KK7.PN10.200
ID товара
1002923
Описание

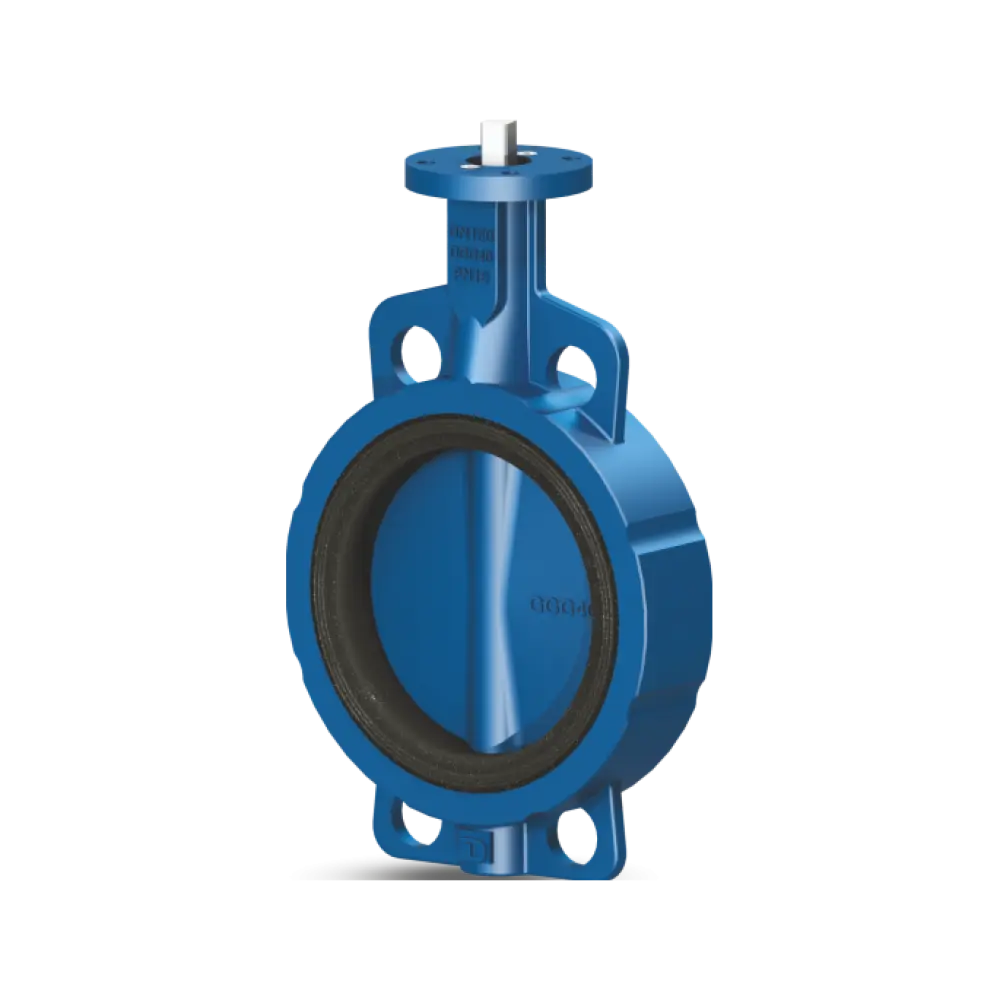

Дисковые затворы Dikkan из ковкого чугуна межфланцевого типа с центральным диском, цельным валом, корпусом с футеровкой из бутадиен-нитрильного каучука, диском из ковкого чугуна. Резиновая вставка подлежит замене. Верхний фланец ISO 5211 подходит для приведения в действие с помощью рычага, редуктора и привода. Промышленные и морские услуги
Характеристики
Вид
с манжетойПроизводитель
dikkanРод
затворВид
с манжетойПроизводитель
dikkanРод
затворТип
межфланцевый
Od4xn (мм)
9x4Вес (кг)
12,7На рисунке H1 (мм)
163Od4xn (мм)
9x4 ммВес (кг)
12,7 кгНа рисунке H1 (мм)
163 ммНа рисунке размер d1 ( мм)
17 ммНа рисунке размер e1 (мм)
25 ммНа рисунке размер H (мм)
240 ммНа рисунке размер L (мм)
60 ммНа рисунке размер OD (мм )
272 ммНа рисунке размер Od2 (мм)
90 ммНа рисунке размер Od3 (мм)
70 мм
Материал диска
чугунМатериал корпуса
чугун ковкийМатериал седла
чугун ковкийМатериал диска
чугунМатериал корпуса
чугун ковкийМатериал седла
чугун ковкийМатериал штока
сталь нержавеющая (x20cr13 | 1.4021 | aisi420)Состав материала диска
чугун (en-gjs400-15 | en-js1030 | ggg40)Состав материала корпуса
чугун (en-gjs400-15 | en-js1030 | ggg40)Футеровка
бутадиен-нитрильный каучук
Диаметр номинальный (DN/Ду)
200Монтажный размер
en 558 серия 20, короткая вертикальная стыковкаОпции
рычаг, коробка передач, привод, облицовка epdmДиаметр номинальный (DN/Ду)
200 ммМонтажный размер
en 558 серия 20, короткая вертикальная стыковкаОпции
рычаг, коробка передач, привод, облицовка epdmСоединение между фланцами
pn10Фланцевое соединение
din pn10, pn16, asme 150# and jis
Давление номинальное (PN/Ру)
10Давление номинальное (PN/Ру)
10 кг/см2
Фигура
282r.kk7Фигура
282r.kk7
