Под заказ
Артикул
283R.KA7.PN10.250
ID товара
1002860
Описание

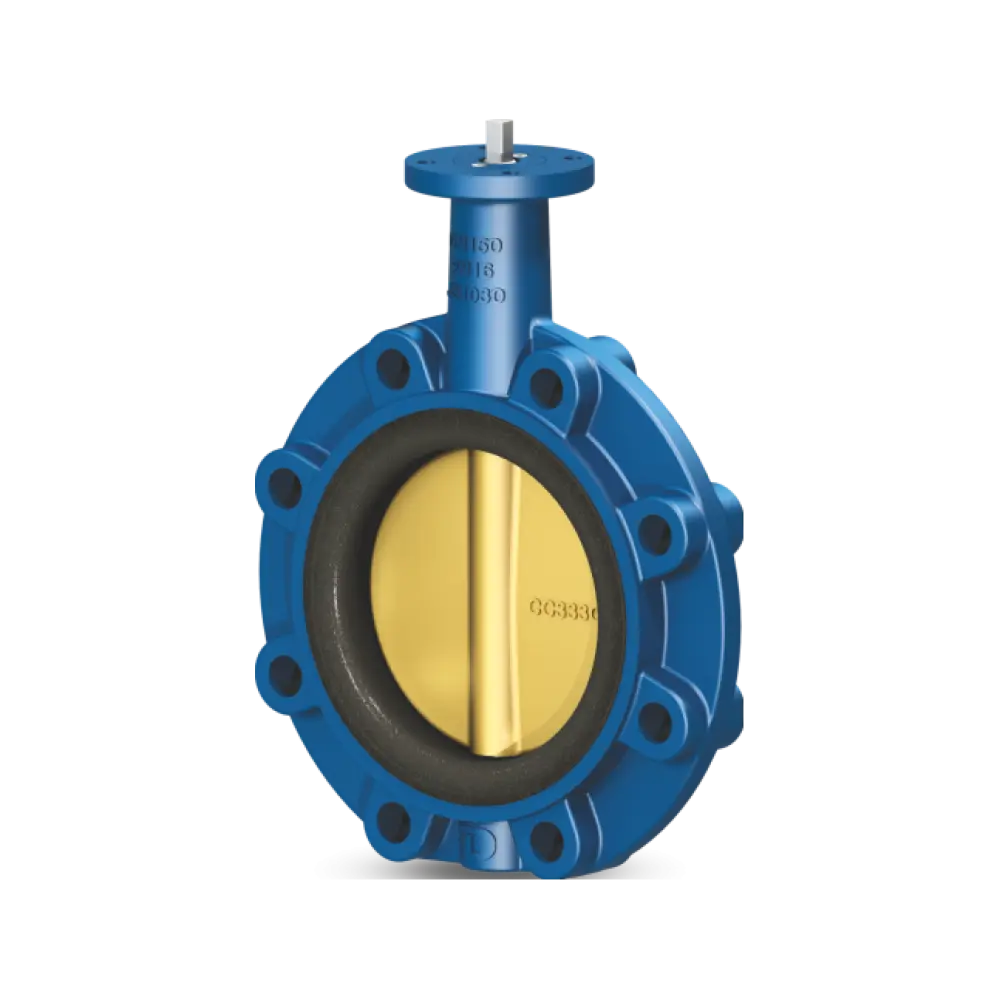

Дисковые затворы Dikkan из ковкого чугуна с центриричесским диском, цельный вал, корпус, с футеровкой из NBR, диск из алюминиевой бронзы. Резиновая прокладка подлежит замене. Верхний фланец ISO 5211 подходит для приведения в действие с помощью рычага, редуктора и привода. Промышленные и морские услуги
Характеристики
Вид
с манжетойПроизводитель
dikkanРод
затворВид
с манжетойПроизводитель
dikkanРод
затворТип
межфланцевый
Od4xn (мм)
13x10/4Вес (кг)
4825На рисунке H1 (мм)
199Od4xn (мм)
13x10/4 ммВес (кг)
4825 кгНа рисунке H1 (мм)
199 ммНа рисунке размер d1 ( мм)
22 ммНа рисунке размер e1 (мм)
32 ммНа рисунке размер H (мм)
280 ммНа рисунке размер L (мм)
68 ммНа рисунке размер OD (мм )
402 ммНа рисунке размер Od2 (мм)
155 ммНа рисунке размер Od3 (мм)
102/125 мм
Материал диска
бронза алюминиеваяМатериал корпуса
чугун ковкийМатериал седла
бронза алюминиеваяМатериал диска
бронза алюминиеваяМатериал корпуса
чугун ковкийМатериал седла
бронза алюминиеваяМатериал штока
сталь нержавеющая (x20cr13 | 1.4021 | aisi420)Состав материала диска
бронза алюминиевая (cual10fe5ni5-c | cc333g | albr)Состав материала корпуса
чугун (en-gjs400-15 | en-js1030 | ggg40)Футеровка
бутадиен-нитрильный каучук
Диаметр номинальный (DN/Ду)
250Монтажный размер
en 558 серия 20, короткая вертикальная стыковкаОпции
рычаг, коробка передач, привод, облицовка epdmДиаметр номинальный (DN/Ду)
250 ммМонтажный размер
en 558 серия 20, короткая вертикальная стыковкаОпции
рычаг, коробка передач, привод, облицовка epdmСоединение между фланцами
pn10Фланцевое соединение
din pn10, pn16, asme 150# and jis
Давление номинальное (PN/Ру)
10Давление номинальное (PN/Ру)
10 кг/см2
Фигура
283r.ka7Фигура
283r.ka7
