Под заказ
Артикул
283R.K67.PN16.025
ID товара
1002864
Описание

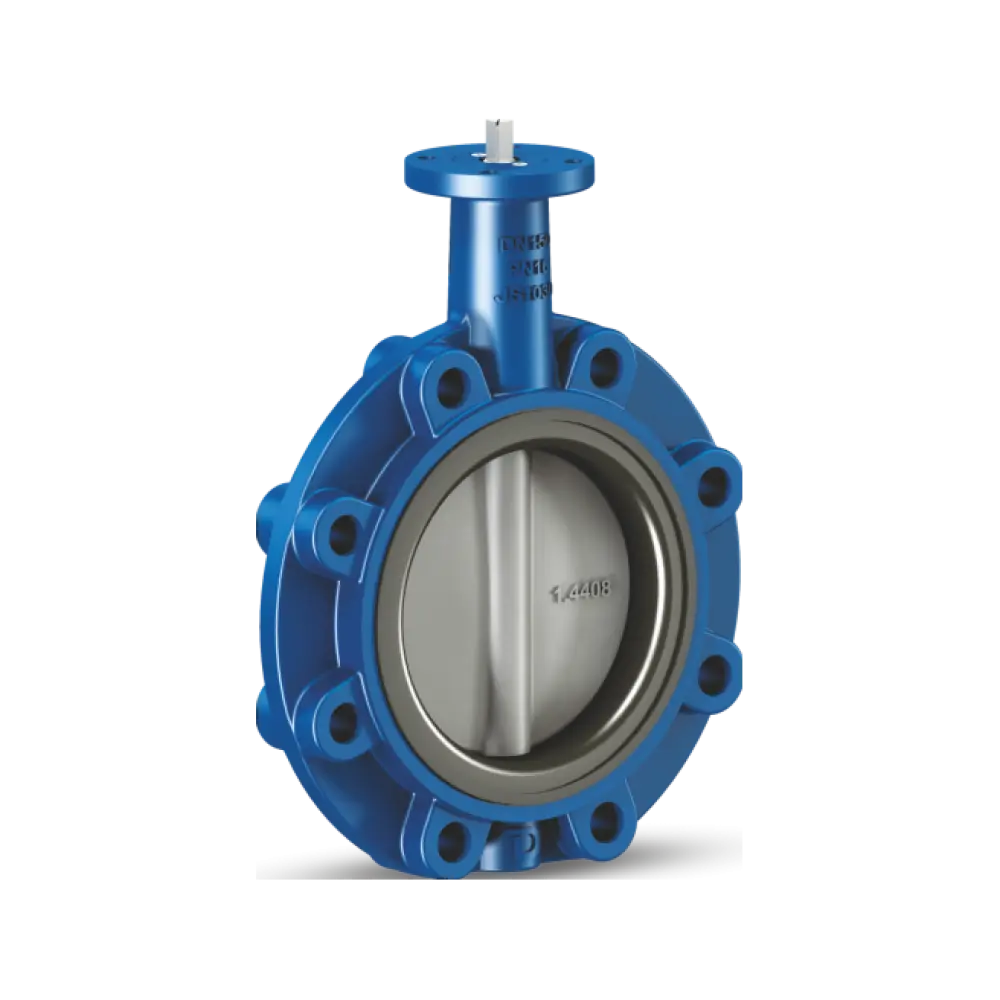

Дисковые затворы Dikkan из ковкого чугуна с центрирующим диском, цельный вал, корпус, с футеровкой из NBR, диск из нержавеющей стали. Резиновый трос можно заменить. Верхний фланец ISO 5211 подходит для приведения в действие рычагом, коробкой передач и приводом. Промышленные и морские услуги
Характеристики
Вид
с манжетойПроизводитель
dikkanРод
затворВид
с манжетойПроизводитель
dikkanРод
затворТип
межфланцевый
Od4xn (мм)
9x4Вес (кг)
52На рисунке H1 (мм)
50Od4xn (мм)
9x4 ммВес (кг)
52 кгНа рисунке H1 (мм)
50 ммНа рисунке размер d1 ( мм)
8 ммНа рисунке размер e1 (мм)
19 ммНа рисунке размер H (мм)
110 ммНа рисунке размер L (мм)
30 ммНа рисунке размер OD (мм )
72 ммНа рисунке размер Od2 (мм)
90 ммНа рисунке размер Od3 (мм)
70 мм
Материал диска
сталь нержавеющаяМатериал корпуса
чугун ковкийМатериал седла
сталь нержавеющаяМатериал диска
сталь нержавеющаяМатериал корпуса
чугун ковкийМатериал седла
сталь нержавеющаяМатериал штока
сталь нержавеющая (x20cr13 | 1.4021 | aisi420)Состав материала диска
сталь (gx5crnimo19-11-2 | 1.4408 | aisi316)Состав материала корпуса
чугун (en-gjs400-15 | en-js1030 | ggg40)Футеровка
бутадиен-нитрильный каучук
Диаметр номинальный (DN/Ду)
25Монтажный размер
en 558 серия 20, короткая вертикальная стыковкаОпции
рычаг, коробка передач, привод, облицовка epdmДиаметр номинальный (DN/Ду)
25 ммМонтажный размер
en 558 серия 20, короткая вертикальная стыковкаОпции
рычаг, коробка передач, привод, облицовка epdmСоединение между фланцами
pn16Фланцевое соединение
din pn10, pn16, asme 150# and jis
Давление номинальное (PN/Ру)
16Давление номинальное (PN/Ру)
16 кг/см2
Фигура
283r.k67Фигура
283r.k67
