Под заказ
Артикул
282R.K67.PN10.400
ID товара
1002943
Описание

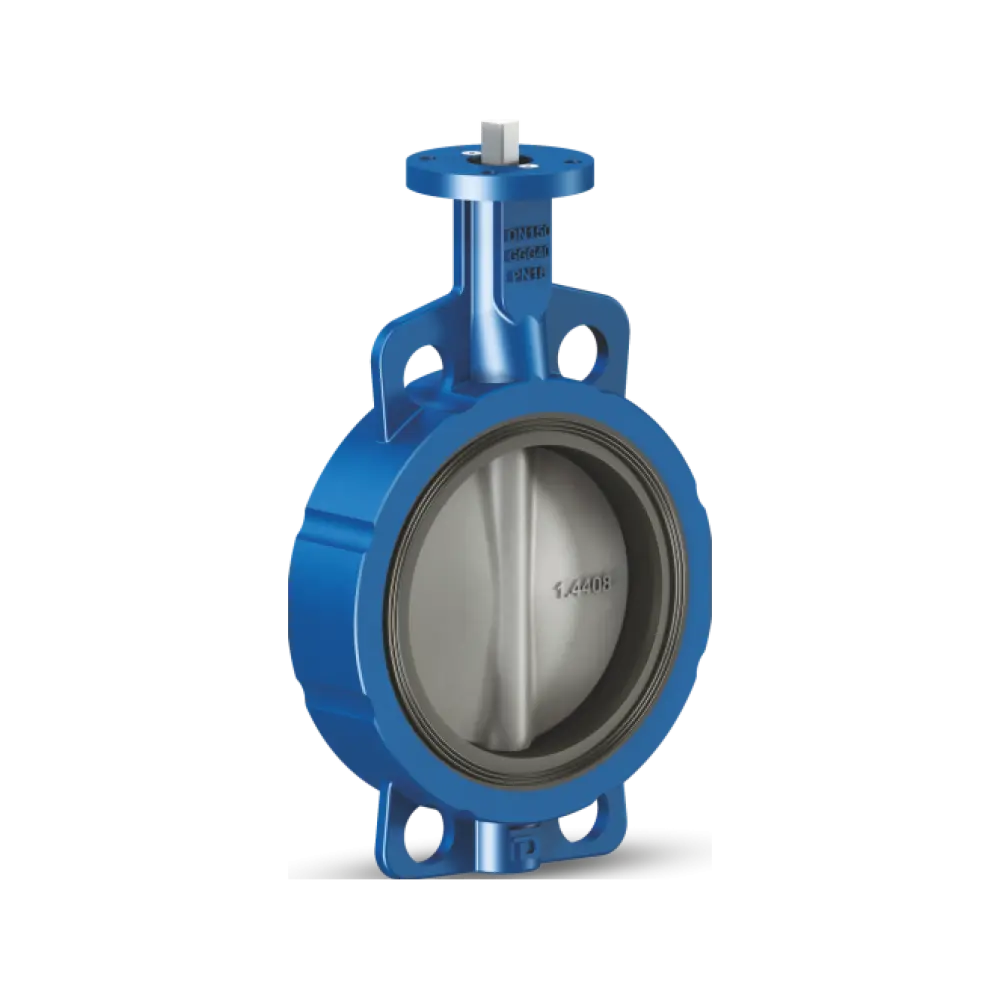

Дисковые затворы Dikkan из ковкого чугуна межфланцевого типа с центральным диском, цельным валом, корпусом с футеровкой из NBR, диском из нержавеющей стали. Резиновая вставка подлежит замене. Верхний фланец ISO 5211 подходит для приведения в действие с помощью рычага, редуктора и привода. Промышленные и морские услуги
Характеристики
Вид
с манжетойПроизводитель
dikkanРод
затворВид
с манжетойПроизводитель
dikkanРод
затворТип
межфланцевый
Od4xn (мм)
13x4Вес (кг)
57,2На рисунке H1 (мм)
292Od4xn (мм)
13x4 ммВес (кг)
57,2 кгНа рисунке H1 (мм)
292 ммНа рисунке размер d1 ( мм)
27 ммНа рисунке размер e1 (мм)
40 ммНа рисунке размер H (мм)
365 ммНа рисунке размер L (мм)
101 ммНа рисунке размер OD (мм )
475 ммНа рисунке размер Od2 (мм)
155 ммНа рисунке размер Od3 (мм)
125 мм
Материал диска
сталь нержавеющаяМатериал корпуса
чугун ковкийМатериал седла
сталь нержавеющаяМатериал диска
сталь нержавеющаяМатериал корпуса
чугун ковкийМатериал седла
сталь нержавеющаяМатериал штока
сталь нержавеющая (x20cr13 | 1.4021 | aisi420)Состав материала диска
сталь (gx5crnimo19-11-2 | 1.4408 | aisi316)Состав материала корпуса
чугун (en-gjs400-15 | en-js1030 | ggg40)Футеровка
бутадиен-нитрильный каучук
Диаметр номинальный (DN/Ду)
400Монтажный размер
en 558 серия 20, короткая вертикальная стыковкаОпции
рычаг, коробка передач, привод, облицовка epdmДиаметр номинальный (DN/Ду)
400 ммМонтажный размер
en 558 серия 20, короткая вертикальная стыковкаОпции
рычаг, коробка передач, привод, облицовка epdmСоединение между фланцами
pn10Фланцевое соединение
din pn10, pn16, asme 150# and jis
Давление номинальное (PN/Ру)
10Давление номинальное (PN/Ру)
10 кг/см2
Фигура
282r.k67Фигура
282r.k67
