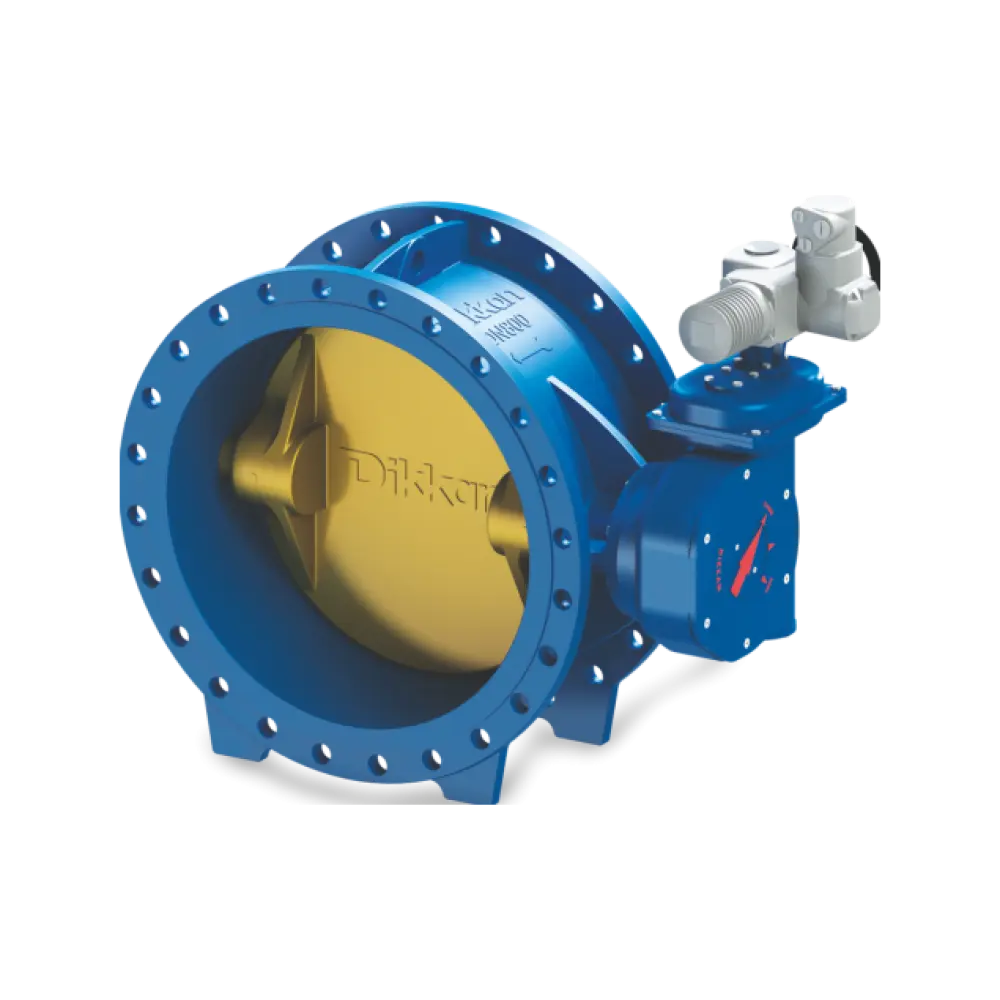

затвор с электрическим приводом DN100 PN16
    0

    Под заказ

    Артикул

    w.28EAC.KA-PN16-T.PN16.100

    ID товара

    1009080

    Описание

    Фланцевые дисковые затворы Dikkan из ковкого чугуна с двойным эксцентриситетом и диском из алюминиевой бронзы. Седло корпуса, сваренно из нержавеющей стали и микрообработано. По монтажным размерам соответствует EN 558 серии 14. Оснащен червячным редуктором и многооборотным приводом для обеспечения автоматизации задвижки. Применение: нейтральная вода, морская вода, сточные воды, ирригационные линии, станции водоснабжения

    Характеристики

    • Вид
      с электрическим приводом
      Производитель
      dikkan
      Род
      затвор
      • Вид

        с электрическим приводом
      • Производитель

        dikkan
      • Род

        затвор
      • Тип

        фланцевый
    • Вес (кг)
      52
      На рисунке размер b (мм)
      gg25
      На рисунке размер e1 (мм)
      433
      • Вес (кг)

        52 кг
      • На рисунке размер b (мм)

        gg25 мм
      • На рисунке размер e1 (мм)

        433 мм
      • На рисунке размер e2 (мм)

        110 мм
      • На рисунке размер e3 (мм)

        195 мм
      • На рисунке размер e4 (мм)

        71 мм
      • На рисунке размер e5 (мм)

        220 мм
      • На рисунке размер h1 ( мм)

        115 мм
      • На рисунке размер h2 ( мм )

        280 мм
      • На рисунке размер L (мм)

        190 мм
      • На рисунке размер L1 и L2 (мм)

        28eac.ka-pn16-t.pn16.100 мм
      • На рисунке размер Od ( мм )

        160 мм
      • Размер фланца, мм

        фланцы din согласно en 1092-2/b (din 2501)
    • Вал
      albr | дуплекс
      Крепления
      a4
      Материал диска
      бронза алюминиевая
      • Вал

        albr | дуплекс
      • Крепления

        a4
      • Материал диска

        бронза алюминиевая
      • Материал корпуса

        чугун ковкий
      • Материал седла

        бронза алюминиевая
      • Подшипниковая втулка

        бронза + полиформальдегид
      • Состав материала диска

        бронза алюминиевая (albr)
      • Состав материала корпуса

        чугун (ggg40)
      • Стопорное кольцо

        albr | aisi316
      • Уплотнительное кольцо

        каучук этилен-пропиленовый
    • Привод AUMA
      sa 07.2
      • Привод AUMA

        sa 07.2
    • B
      gg25
      Диаметр номинальный (DN/Ду)
      100
      Макс.WP (bar)
      16
      • B

        gg25
      • Диаметр номинальный (DN/Ду)

        100 мм
      • Макс.WP (bar)

        16
      • Монтажный размер

        din en 558 серия 14 (din 3202 f4)
      • Опции

        резиновая подкладка
      • Стандарт

        din en 593 (din 3354) – двухфланцевый
      • Фланцевое соединение

        pn16
    • Давление номинальное (PN/Ру)
      16
      • Давление номинальное (PN/Ру)

        16 кг/см2
    • Фигура
      28eac.ka-pn16-t
      • Фигура

        28eac.ka-pn16-t
