Под заказ
Артикул
w.28EAC.K-PN25-T.PN25.125
ID товара
1009127
Описание

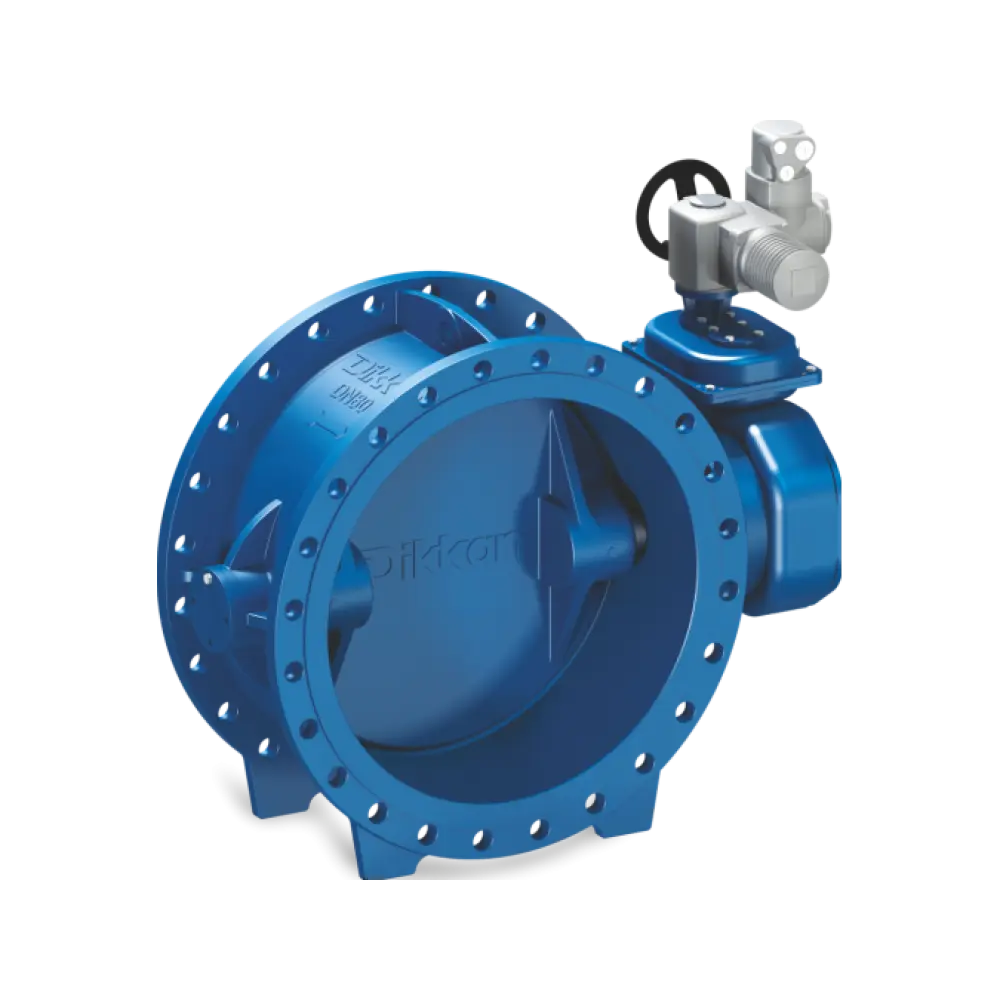

Фланцевые дисковые затворы Dikkan из ковкого чугуна и двойным эксцентриковым диском. Седло корпуса, сваренно из нержавеющей стали и микрообработано. По монтажным размерам соответствует EN 558 серии 14. Оснащен червячным редуктором и многооборотным приводом для обеспечения автоматизации задвижки. Применение: нейтральная вода, питьевая вода, сточные воды, ирригационные линии, станции водоснабжения
Характеристики
Вид
с электрическим приводомПроизводитель
dikkanРод
затворВид
с электрическим приводомПроизводитель
dikkanРод
затворТип
фланцевый
Вес (кг)
56На рисунке размер b (мм)
gg25На рисунке размер e2 (мм)
125Вес (кг)
56 кгНа рисунке размер b (мм)
gg25 ммНа рисунке размер e2 (мм)
125 ммНа рисунке размер e3 (мм)
208 ммНа рисунке размер e4 (мм)
71 ммНа рисунке размер h1 ( мм)
143 ммНа рисунке размер L (мм)
200 ммНа рисунке размер L1 и L2 (мм)
28eac.k-pn25-t.pn 25.125 ммРазмер фланца, мм
фланцы din согласно en 1092-2/b (din 2501)
Вал
aisi304 | aisi316 | x20cr13Крепления
сталь (a2 | a4 )Материал диска
чугунВал
aisi304 | aisi316 | x20cr13Крепления
сталь (a2 | a4 )Материал диска
чугунМатериал корпуса
чугун ковкийМатериал седла
чугун ковкийПодшипниковая втулка
бронза + полиформальдегидСостав материала диска
чугун (ggg40)Состав материала корпуса
чугун (ggg40)Стопорное кольцо
aisi304 | aisi316 | ggg40Уплотнительное кольцо
каучук этилен-пропиленовый
Привод AUMA
sa 07.2Привод AUMA
sa 07.2
B
gg25Диаметр номинальный (DN/Ду)
125Макс.WP (bar)
25B
gg25Диаметр номинальный (DN/Ду)
125 ммМакс.WP (bar)
25Монтажный размер
din en 558 серия 14 (din 3202 f4)Опции
резиновая подкладкаСтандарт
din en 593 (din 3354) – двухфланцевыйФланцевое соединение
pn 25
Давление номинальное (PN/Ру)
25Давление номинальное (PN/Ру)
25 кг/см2
Фигура
28eac.k-pn25-tФигура
28eac.k-pn25-t
