Под заказ
Артикул
w.28EAC.KA-PN25-T.PN25.1300
ID товара
1009074
Описание

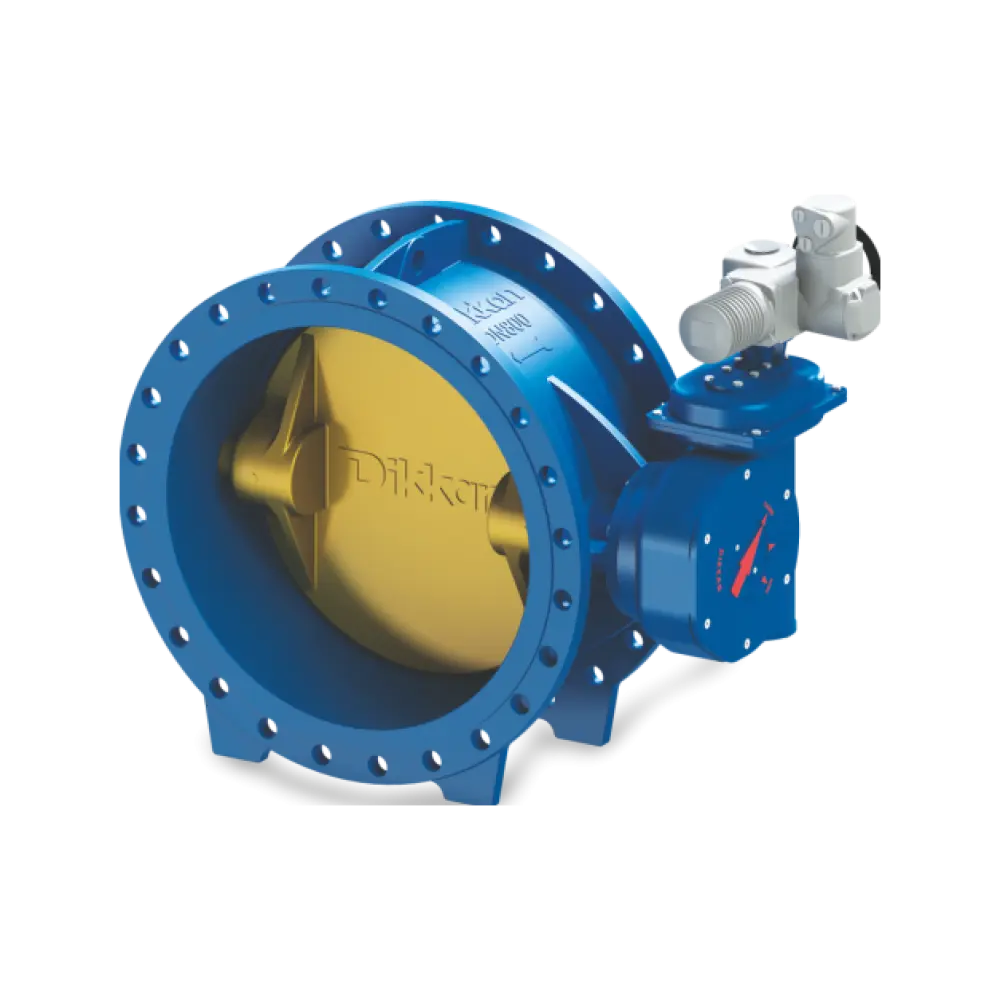

Фланцевые дисковые затворы Dikkan из ковкого чугуна с двойным эксцентриситетом и диском из алюминиевой бронзы. Седло корпуса, сваренно из нержавеющей стали и микрообработано. По монтажным размерам соответствует EN 558 серии 14. Оснащен червячным редуктором и многооборотным приводом для обеспечения автоматизации задвижки. Применение: нейтральная вода, морская вода, сточные воды, ирригационные линии, станции водоснабжения
Характеристики
Вид
с электрическим приводомПроизводитель
dikkanРод
затворВид
с электрическим приводомПроизводитель
dikkanРод
затворТип
фланцевый
Вес (кг)
3.468На рисунке размер b (мм)
gg25На рисунке размер e1 (мм)
1183Вес (кг)
3.468 кгНа рисунке размер b (мм)
gg25 ммНа рисунке размер e1 (мм)
1183 ммНа рисунке размер e2 (мм)
848 ммНа рисунке размер e3 (мм)
1023 ммНа рисунке размер e4 (мм)
315 ммНа рисунке размер e5 (мм)
490 ммНа рисунке размер h1 ( мм)
828 ммНа рисунке размер h2 ( мм )
500 ммНа рисунке размер L (мм)
670 ммНа рисунке размер L1 и L2 (мм)
28eac.ka-pn25-t.pn25.1300 ммНа рисунке размер Od ( мм )
630 ммРазмер фланца, мм
фланцы din согласно en 1092-2/b (din 2501)
Вал
albr | дуплексКрепления
a4Материал диска
бронза алюминиеваяВал
albr | дуплексКрепления
a4Материал диска
бронза алюминиеваяМатериал корпуса
чугун ковкийМатериал седла
бронза алюминиеваяПодшипниковая втулка
бронза + полиформальдегидСостав материала диска
бронза алюминиевая (albr)Состав материала корпуса
чугун (ggg40)Стопорное кольцо
albr | aisi316Уплотнительное кольцо
каучук этилен-пропиленовый
Привод AUMA
sa 14.2Привод AUMA
sa 14.2
B
gg25Диаметр номинальный (DN/Ду)
1300Макс.WP (bar)
25B
gg25Диаметр номинальный (DN/Ду)
1300 ммМакс.WP (bar)
25Монтажный размер
din en 558 серия 14 (din 3202 f4)Опции
резиновая подкладкаСтандарт
din en 593 (din 3354) – двухфланцевыйФланцевое соединение
pn25
Давление номинальное (PN/Ру)
25Давление номинальное (PN/Ру)
25 кг/см2
Фигура
28eac.ka-pn25-tФигура
28eac.ka-pn25-t
