Под заказ
Артикул
w.28EAC.KA-PN16-T.PN16.2000
ID товара
1009102
Описание

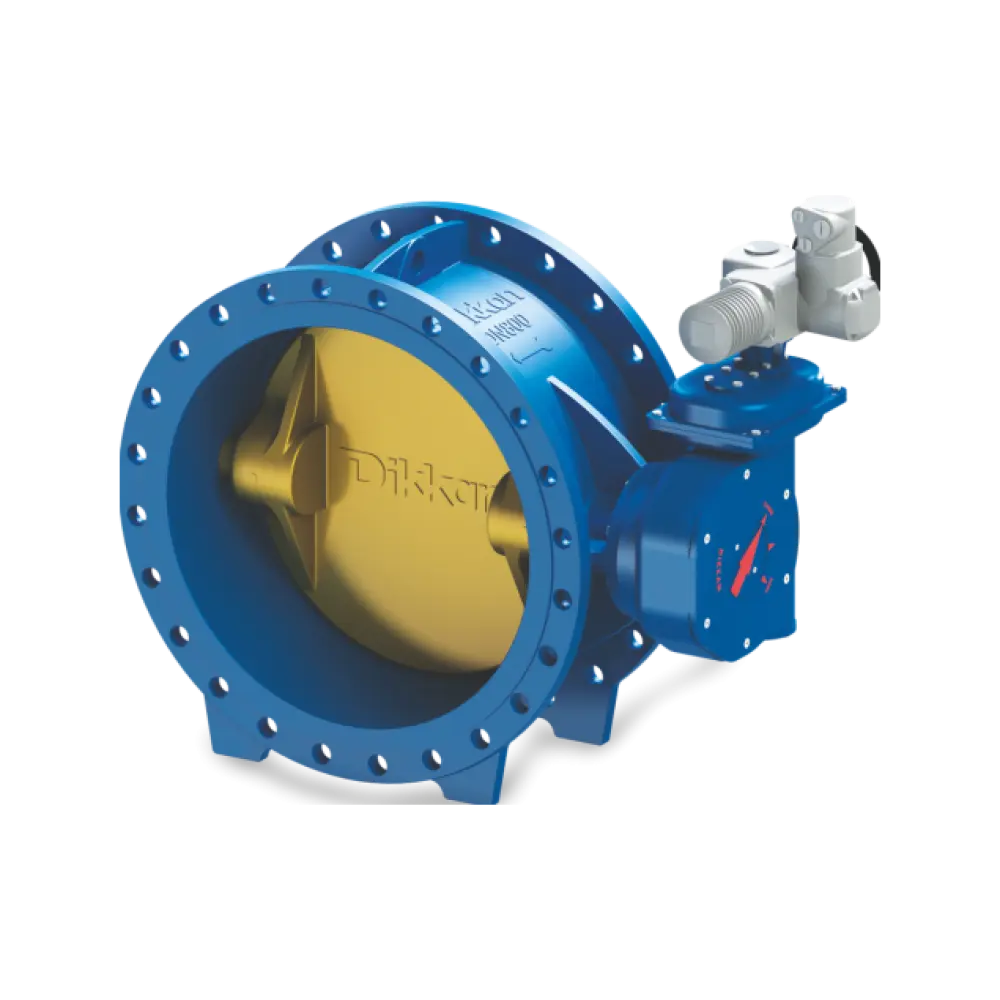

Фланцевые дисковые затворы Dikkan из ковкого чугуна с двойным эксцентриситетом и диском из алюминиевой бронзы. Седло корпуса, сваренно из нержавеющей стали и микрообработано. По монтажным размерам соответствует EN 558 серии 14. Оснащен червячным редуктором и многооборотным приводом для обеспечения автоматизации задвижки. Применение: нейтральная вода, морская вода, сточные воды, ирригационные линии, станции водоснабжения
Характеристики
Вид
с электрическим приводомПроизводитель
dikkanРод
затворВид
с электрическим приводомПроизводитель
dikkanРод
затворТип
фланцевый
Вес (кг)
9.103На рисунке размер b (мм)
gg25На рисунке размер e1 (мм)
1598Вес (кг)
9.103 кгНа рисунке размер b (мм)
gg25 ммНа рисунке размер e1 (мм)
1598 ммНа рисунке размер e2 (мм)
1198 ммНа рисунке размер e3 (мм)
1403 ммНа рисунке размер e4 (мм)
400 ммНа рисунке размер e5 (мм)
610 ммНа рисунке размер h1 ( мм)
1178 ммНа рисунке размер h2 ( мм )
600 ммНа рисунке размер L (мм)
950 ммНа рисунке размер L1 и L2 (мм)
28eac.ka-pn16-t.pn 16.2000 ммНа рисунке размер Od ( мм )
800 ммРазмер фланца, мм
фланцы din согласно en 1092-2/b (din 2501)
Вал
albr | дуплексКрепления
a4Материал диска
бронза алюминиеваяВал
albr | дуплексКрепления
a4Материал диска
бронза алюминиеваяМатериал корпуса
чугун ковкийМатериал седла
бронза алюминиеваяПодшипниковая втулка
бронза + полиформальдегидСостав материала диска
бронза алюминиевая (albr)Состав материала корпуса
чугун (ggg40)Стопорное кольцо
albr | aisi316Уплотнительное кольцо
каучук этилен-пропиленовый
Привод AUMA
sa 14.6Привод AUMA
sa 14.6
B
gg25Диаметр номинальный (DN/Ду)
2000Макс.WP (bar)
16B
gg25Диаметр номинальный (DN/Ду)
2000 ммМакс.WP (bar)
16Монтажный размер
din en 558 серия 14 (din 3202 f4)Опции
резиновая подкладкаСтандарт
din en 593 (din 3354) – двухфланцевыйФланцевое соединение
pn 16
Давление номинальное (PN/Ру)
16Давление номинальное (PN/Ру)
16 кг/см2
Фигура
28eac.ka-pn16-tФигура
28eac.ka-pn16-t
