Под заказ
Артикул
w.28EAC.K-PN16-T.PN16.300
ID товара
1009154
Описание

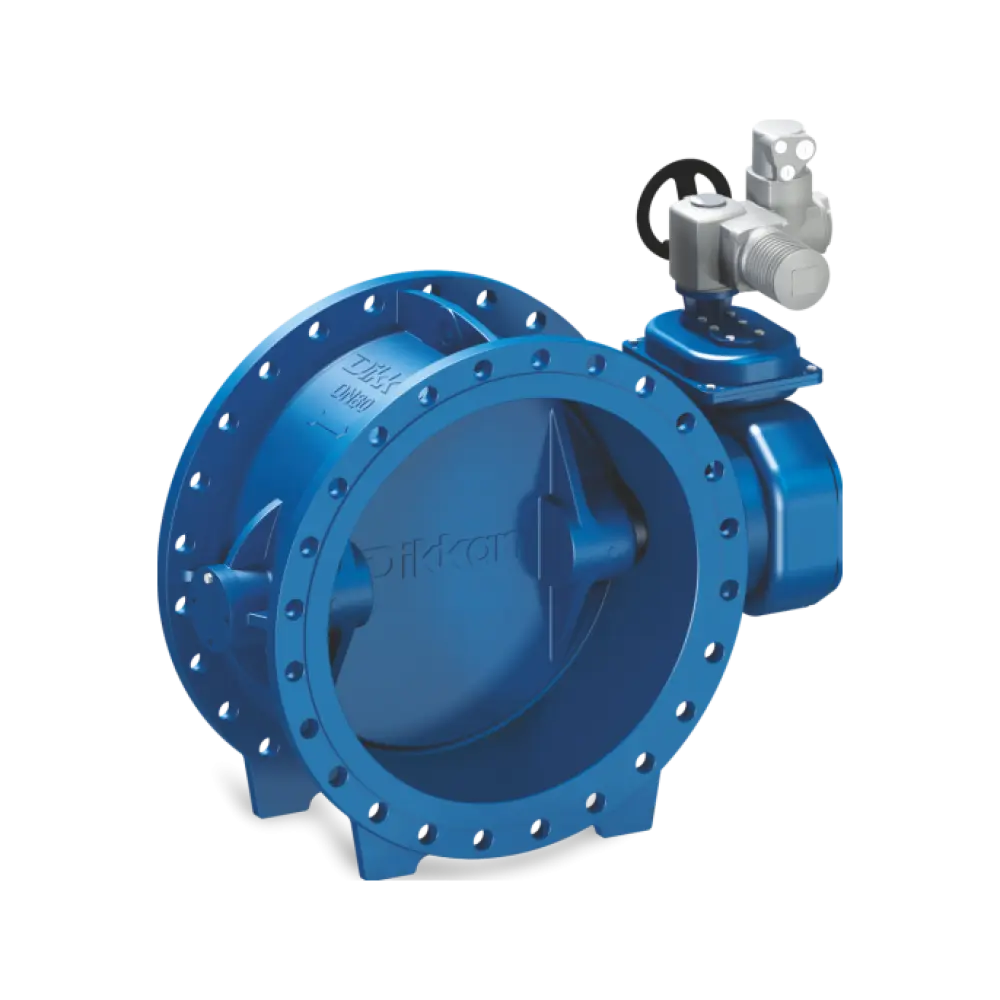

Фланцевые дисковые затворы Dikkan из ковкого чугуна и двойным эксцентриковым диском. Седло корпуса, сваренно из нержавеющей стали и микрообработано. По монтажным размерам соответствует EN 558 серии 14. Оснащен червячным редуктором и многооборотным приводом для обеспечения автоматизации задвижки. Применение: нейтральная вода, питьевая вода, сточные воды, ирригационные линии, станции водоснабжения
Характеристики
Вид
с электрическим приводомПроизводитель
dikkanРод
затворВид
с электрическим приводомПроизводитель
dikkanРод
затворТип
фланцевый
Вес (кг)
139На рисунке размер b (мм)
gg25На рисунке размер e1 (мм)
595Вес (кг)
139 кгНа рисунке размер b (мм)
gg25 ммНа рисунке размер e1 (мм)
595 ммНа рисунке размер e2 (мм)
244 ммНа рисунке размер e3 (мм)
348 ммНа рисунке размер e4 (мм)
95 ммНа рисунке размер e5 (мм)
349 ммНа рисунке размер h1 ( мм)
235 ммНа рисунке размер h2 ( мм )
349 ммНа рисунке размер L (мм)
270 ммНа рисунке размер L1 и L2 (мм)
28eac.k-pn16-t.pn16.300 ммНа рисунке размер Od ( мм )
200 ммРазмер фланца, мм
фланцы din согласно en 1092-2/b (din 2501)
Вал
aisi304 | aisi316 | x20cr13Крепления
сталь (a2 | a4 )Материал диска
чугунВал
aisi304 | aisi316 | x20cr13Крепления
сталь (a2 | a4 )Материал диска
чугунМатериал корпуса
чугун ковкийМатериал седла
чугун ковкийПодшипниковая втулка
бронза + полиформальдегидСостав материала диска
чугун (ggg40)Состав материала корпуса
чугун (ggg40)Стопорное кольцо
aisi304 | aisi316 | ggg40Уплотнительное кольцо
каучук этилен-пропиленовый
Привод AUMA
sa 10.2Привод AUMA
sa 10.2
B
gg25Диаметр номинальный (DN/Ду)
300Макс.WP (bar)
16B
gg25Диаметр номинальный (DN/Ду)
300 ммМакс.WP (bar)
16Монтажный размер
din en 558 серия 14 (din 3202 f4)Опции
резиновая подкладкаСтандарт
din en 593 (din 3354) – двухфланцевыйФланцевое соединение
pn16
Давление номинальное (PN/Ру)
16Давление номинальное (PN/Ру)
16 кг/см2
Фигура
28eac.k-pn16-tФигура
28eac.k-pn16-t
