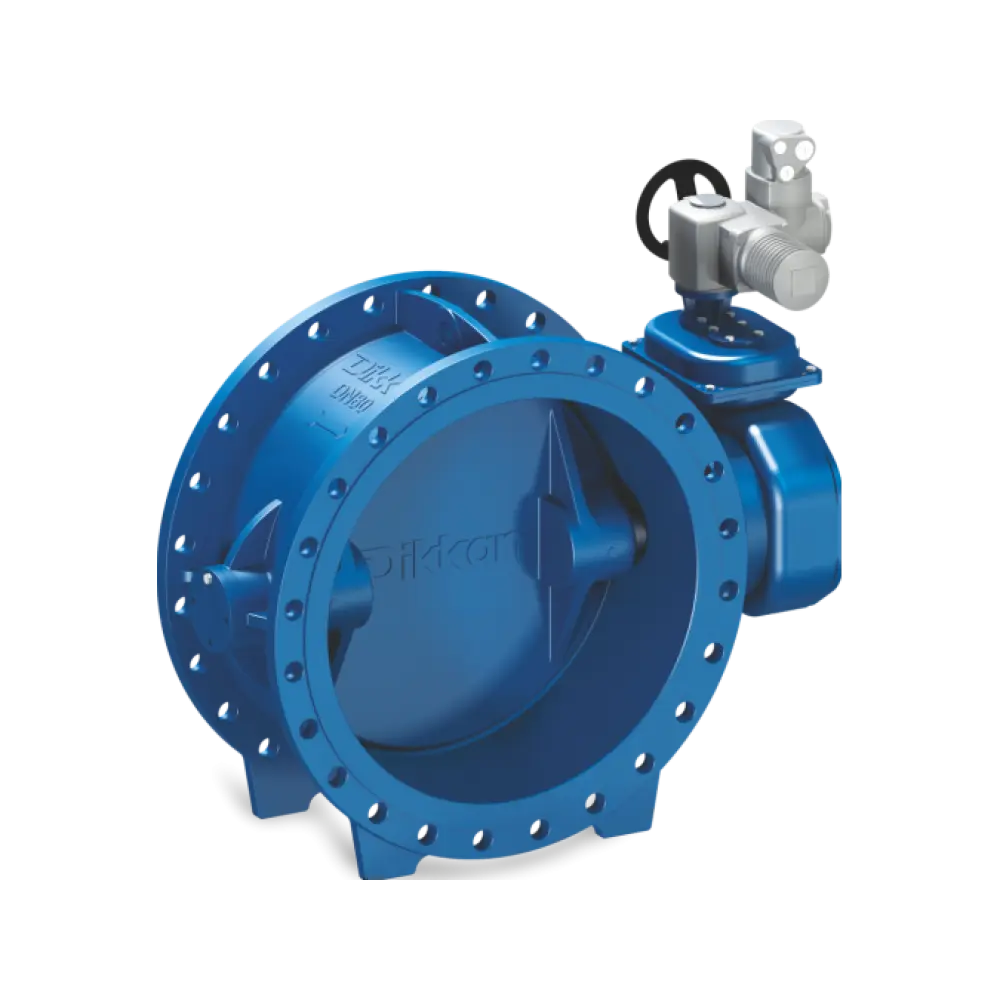

затвор с электрическим приводом DN350 PN25
    0

    Под заказ

    Артикул

    w.28EAC.K-PN25-T.PN25.350

    ID товара

    1009132

    Описание

    Фланцевые дисковые затворы Dikkan из ковкого чугуна и двойным эксцентриковым диском. Седло корпуса, сваренно из нержавеющей стали и микрообработано. По монтажным размерам соответствует EN 558 серии 14. Оснащен червячным редуктором и многооборотным приводом для обеспечения автоматизации задвижки. Применение: нейтральная вода, питьевая вода, сточные воды, ирригационные линии, станции водоснабжения

    Характеристики

    • Вид
      с электрическим приводом
      Производитель
      dikkan
      Род
      затвор
      • Вид

        с электрическим приводом
      • Производитель

        dikkan
      • Род

        затвор
      • Тип

        фланцевый
    • Вес (кг)
      214
      На рисунке размер b (мм)
      gg25
      На рисунке размер e1 (мм)
      653
      • Вес (кг)

        214 кг
      • На рисунке размер b (мм)

        gg25 мм
      • На рисунке размер e1 (мм)

        653 мм
      • На рисунке размер e2 (мм)

        279 мм
      • На рисунке размер e3 (мм)

        368 мм
      • На рисунке размер e4 (мм)

        110 мм
      • На рисунке размер e5 (мм)

        439 мм
      • На рисунке размер h1 ( мм)

        283 мм
      • На рисунке размер h2 ( мм )

        445 мм
      • На рисунке размер L (мм)

        290 мм
      • На рисунке размер L1 и L2 (мм)

        28eac.k-pn25-t.pn 25.350 мм
      • На рисунке размер Od ( мм )

        315 мм
      • Размер фланца, мм

        фланцы din согласно en 1092-2/b (din 2501)
    • Вал
      aisi304 | aisi316 | x20cr13
      Крепления
      сталь (a2 | a4 )
      Материал диска
      чугун
      • Вал

        aisi304 | aisi316 | x20cr13
      • Крепления

        сталь (a2 | a4 )
      • Материал диска

        чугун
      • Материал корпуса

        чугун ковкий
      • Материал седла

        чугун ковкий
      • Подшипниковая втулка

        бронза + полиформальдегид
      • Состав материала диска

        чугун (ggg40)
      • Состав материала корпуса

        чугун (ggg40)
      • Стопорное кольцо

        aisi304 | aisi316 | ggg40
      • Уплотнительное кольцо

        каучук этилен-пропиленовый
    • Привод AUMA
      sa 14.2
      • Привод AUMA

        sa 14.2
    • B
      gg25
      Диаметр номинальный (DN/Ду)
      350
      Макс.WP (bar)
      25
      • B

        gg25
      • Диаметр номинальный (DN/Ду)

        350 мм
      • Макс.WP (bar)

        25
      • Монтажный размер

        din en 558 серия 14 (din 3202 f4)
      • Опции

        резиновая подкладка
      • Стандарт

        din en 593 (din 3354) – двухфланцевый
      • Фланцевое соединение

        pn 25
    • Давление номинальное (PN/Ру)
      25
      • Давление номинальное (PN/Ру)

        25 кг/см2
    • Фигура
      28eac.k-pn25-t
      • Фигура

        28eac.k-pn25-t
