Под заказ
Артикул
w.28RUBEAC.K-PN16-T.PN16.1400
ID товара
1008908
Описание

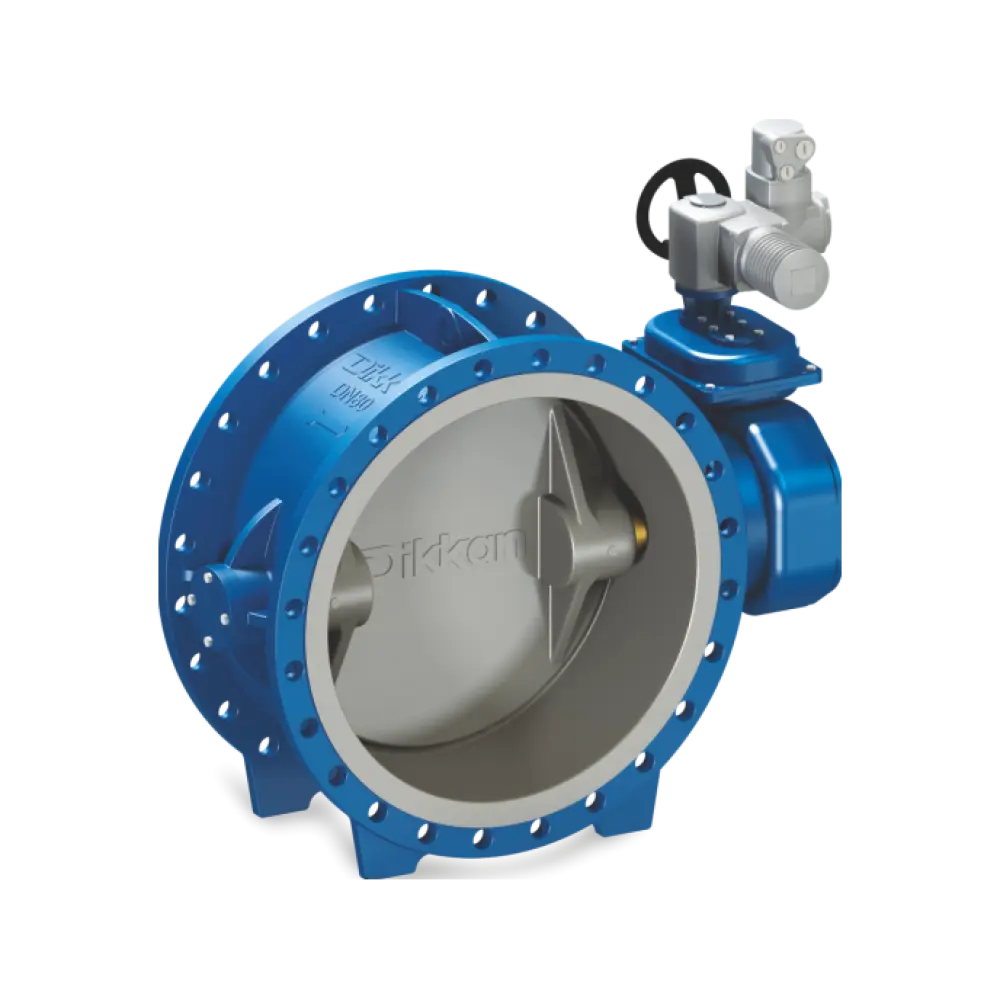

Фланцевые дисковые затворы Dikkan из ковкого чугуна, с резиновой футеровкой и с двойным эксцентриситетом. Седло корпуса, сваренно из нержавеющей стали и микрообработано. По монтажным размерам соответствует EN 558 серии 14. Оснащен червячным редуктором и многооборотным приводом для обеспечения автоматизации задвижки. Резиновая подкладка: KAPONIT 110 AC или VULKODURIT 1250 толщиной слоя 3-6 мм. Применение: морская вода и агрессивные среды
Характеристики
Вид
с электрическим приводомПроизводитель
dikkanРод
затворВид
с электрическим приводомПроизводитель
dikkanРод
затворТип
фланцевый
Вес (кг)
3.868На рисунке размер e1 (мм)
1203На рисунке размер e2 (мм)
868Вес (кг)
3.868 кгНа рисунке размер e1 (мм)
1203 ммНа рисунке размер e2 (мм)
868 ммНа рисунке размер e3 (мм)
1043 ммНа рисунке размер e4 (мм)
315 ммНа рисунке размер e5 (мм)
490 ммНа рисунке размер h1 ( мм)
848 ммНа рисунке размер h2 ( мм )
500 ммНа рисунке размер L (мм)
710 ммНа рисунке размер Od ( мм )
630 ммРазмер фланца, мм
фланцы din согласно en 1092-2/b (din 2501)
Материал диска
чугун-резинаМатериал корпуса
чугун ковкий с резиновым уплотнениемМатериал седла
чугун ковкий с резиновым уплотнениемМатериал диска
чугун-резинаМатериал корпуса
чугун ковкий с резиновым уплотнениемМатериал седла
чугун ковкий с резиновым уплотнением
Привод AUMA
sa 14.2Привод AUMA
sa 14.2
Диаметр номинальный (DN/Ду)
1400Макс.WP (bar)
16Монтажный размер
din en 558 серия 14 (din 3202 f4)Диаметр номинальный (DN/Ду)
1400 ммМакс.WP (bar)
16Монтажный размер
din en 558 серия 14 (din 3202 f4)Опции
специальное сверление фланцаСтандарт
din en 593 (din 3354) – двухфланцевыйФланцевое соединение
pn 16
Давление номинальное (PN/Ру)
16Давление номинальное (PN/Ру)
16 кг/см2
Фигура
28rubeac.k-pn16-tФигура
28rubeac.k-pn16-t
